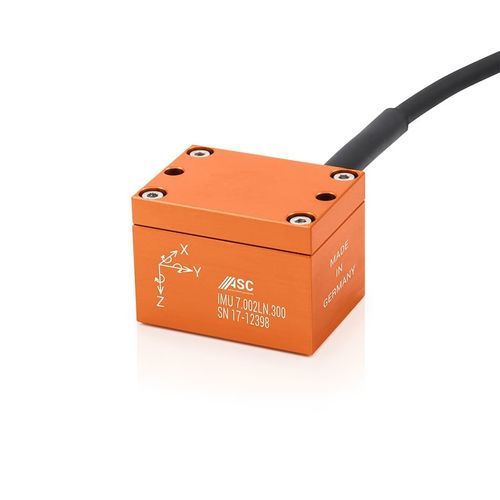

Unidad de medición inercial ASC IMU 7-LN

Resumen
La ASC IMU 7-LN es una unidad de medición inercial analógica de 6 DOF que combina tecnologías de sensores capacitivos y de anillo vibrante. Proporciona salidas de tensión analógicas separadas para cada grado de libertad, emplea acelerómetros LN (Low Noise) y giroscopios de grado industrial, y está diseñada con un concepto modular para combinar rangos de medida según la aplicación. Admite alimentación flexible de 6 a 40 VDC y dispone de cable desmontable con longitudes y conectores configurables.

Características principales

• Tipo de sensor: Unidad de medición inercial (analógica)
• Tecnología del sensor: capacitiva | anillo vibrante | MEMS (acelerómetros y giroscopios)
• Grados de libertad: 6 DOF
• Señal de salida: salidas de tensión analógicas separadas para los 6 DOF
• Alimentación: 6 a 40 VDC

Rangos de medida [g | °/s]
002|075, 005|075, 010|075, 025|075, 050|075, 002|150, 005|150, 010|150, 050|150, 002|300, 005|300, 010|300, 025|300, 050|300, 002|900, 005|900, 010|900, 025|900, 050|900

Tecnología
La IMU integra acelerómetros MEMS de baja ruido (LN) y giroscopios industriales para detectar aceleraciones lineales y velocidades angulares de bajo nivel. La electrónica incorporada proporciona salidas analógicas independientes por eje. El diseño modular permite combinaciones de rangos adaptadas a requisitos de la aplicación.

Carcasa
Carcasa ligera de aluminio preparada para entornos industriales. Grado de protección IP67 y cable desmontable con opciones de longitud y conexión configurables para integración en sistemas.

Aplicaciones
La ASC IMU 7-LN es adecuada para la evaluación de dinámica de vehículos en barcos, trenes y vehículos por carretera, y para la navegación y control de rendimiento en vehículos guiados automáticamente (AGV) y otras plataformas móviles.

Ambiental y mecánico

• Rango de temperatura: -40°C a +85°C
• Grado de protección: IP65 (lista de especificaciones) — IP67 (carcasa)
• Material de la carcasa: aluminio

Especificaciones técnicas

• Modelo: ASC IMU 7-LN
• Tipo de sensor: Unidad de medición inercial (analógica)
• Tecnología del sensor: capacitiva | anillo vibrante; MEMS acelerómetros y giroscopios
• Grados de libertad: 6 DOF
• Salida: salidas de tensión analógicas separadas para los 6 DOF
• Rangos de medición (aceleraciones | velocidades angulares): 002|075, 005|075, 010|075, 025|075, 050|075, 002|150, 005|150, 010|150, 050|150, 002|300, 005|300, 010|300, 025|300, 050|300, 002|900, 005|900, 010|900, 025|900, 050|900
• Alimentación: 6 a 40 VDC
• Clase de acelerómetro: LN (Low Noise)
• Clase de giroscopio: industrial
• Carcasa: aluminio ligero
• Grado de protección: IP67 (carcasa) y IP65 (lista de especificaciones)
• Temperatura de funcionamiento: -40°C a +85°C
• Cable: desmontable, longitud y conectores configurables
• Diseño: concepto modular para configuraciones específicas
