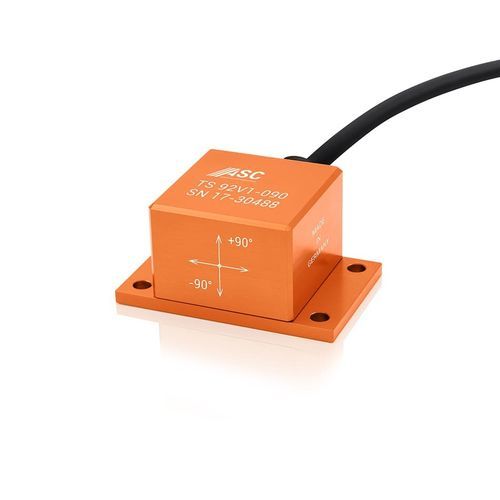

Inclinómetro 2 ejes ASC TS-92V1

con salidas de tensiónanalógicocapacitivo

Resumen
El sensor de inclinación biaxial ASC TS-92V1 está basado en tecnología MEMS capacitiva. La electrónica integrada proporciona una salida de tensión analógica cuasi-diferencial con un recorrido de ±2 V y permite una alimentación flexible de 6 a 40 VCC. El sensor ofrece alta resolución y estabilidad a largo plazo, apropiado para aplicaciones exigentes de monitorización de condición y salud estructural.

Tecnología y salida

• Tecnología del sensor: MEMS capacitiva
• Ejes: Biaxial (dos ejes)
• Salida de señal: salida de tensión analógica (cuasi-diferencial), recorrido ±2 V
• Tensión de alimentación: 6 a 40 VCC
• Resolución: < 0,005°
• Estabilidad a largo plazo: factor de escala ±300 ppm, offset ±0,009°
• Rangos de medida disponibles: 15°, 90°

Carcasa y datos ambientales

• Material de la carcasa: aluminio
• Grado de protección: IP67
• Cable integrado con longitud configurable y opciones de conector
• Temperatura de funcionamiento: -25 °C a +100 °C

Aplicaciones

• Detección de oscilaciones de torres
• Alineación de vías y medición de ejes
• Compensación de chasis de camiones
• Posicionamiento angular de máquinas herramienta

Características / Especificaciones técnicas (resumen)

• Modelo: ASC TS-92V1
• Tecnología del sensor: MEMS, capacitiva
• Ejes: biaxial
• Salida de señal: tensión analógica cuasi-diferencial ±2 V
• Alimentación: 6–40 VCC
• Resolución: < 0,005°
• Estabilidad a largo plazo factor de escala: ±300 ppm
• Estabilidad a largo plazo offset: ±0,009°
• Rangos de medida disponibles: 15°, 90°
• Carcasa: aluminio, grado de protección IP67
• Cable integrado configurable
• Temperatura de funcionamiento: -25 °C a +100 °C
