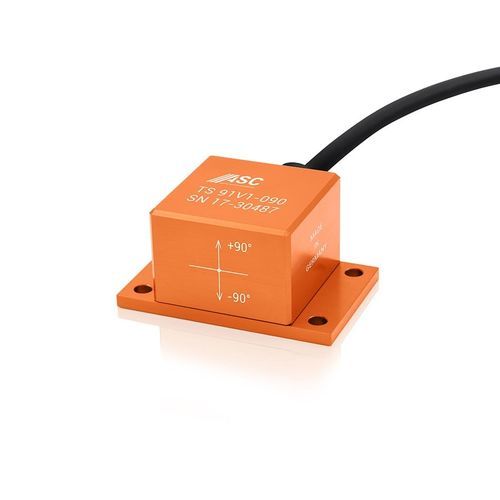

Inclinómetro 1 eje ASC TS-91V1

con salidas de tensiónanalógicocapacitivo

Descripción del producto
El ASC TS-91V1 es un sensor de inclinación uniaxial de la serie ASC TS, basado en tecnología MEMS capacitiva. La electrónica integrada proporciona una salida de tensión analógica cuasi-diferencial y admite una alimentación flexible de 6 a 40 VDC. El sensor presenta una carcasa ligera de aluminio con grado de protección IP67 y un cable integrado con longitud y opciones de conector configurables.

Características clave

• Tecnología del sensor: MEMS capacitiva
• Eje de medida: Uniaxial
• Salida: Tensión analógica cuasi-diferencial, ±2 V FSO
• Variantes de rango de medida: 15°, 90° (hasta ±90°)
• Resolución: < 0,005°
• Alimentación: 6 a 40 VDC

Tecnología
La serie ASC TS emplea detección capacitiva MEMS probada con electrónica a bordo que entrega una salida analógica cuasi-diferencial (±2 V FSO). Diseño orientado a alta resolución y estabilidad a largo plazo (factor de escala ±300 ppm, bias ±0,009°).

Carcasa
Carcasa ligera de aluminio con protección IP67. El cable integrado puede configurarse en longitud y adaptarse con distintos conectores.

Aplicaciones

• Detección de oscilaciones de torres
• Alineación de vías y ejes
• Compensación de chasis de camiones
• Posicionamiento angular de máquinas herramienta

Condiciones ambientales y mecánicas

• Temperatura de funcionamiento: -20°C a +70°C
• Clase de protección: IP67
• Material de la carcasa: Aluminio

Características / especificaciones técnicas

• Modelo: ASC TS-91V1
• Tecnología del sensor: MEMS capacitiva
• Eje de medida: Uniaxial
• Salida: Tensión analógica cuasi-diferencial, ±2 V FSO
• Rango de medida (variantes disponibles): 15°, 90° (hasta ±90°)
• Resolución: < 0,005°
• Alimentación: 6 a 40 VDC
• Rango de temperatura: -20°C a +70°C
• Clase de protección: IP67
• Material de la carcasa: Aluminio
• Cable: Cable integrado con longitud y conector configurables
