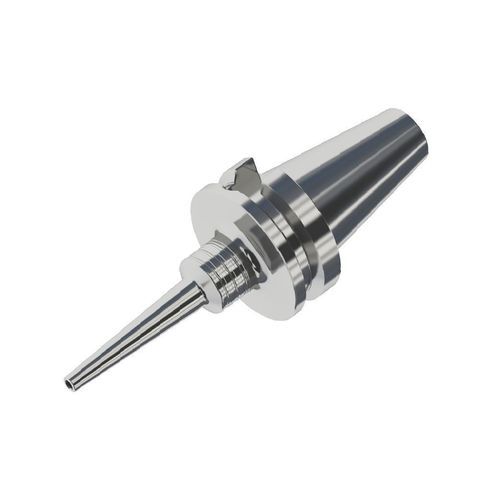

Portaherramienta BT

de zunchar en calientepara mecanizadopara la mecánica de precisión

Descripción general del producto

• Equilibrio dinámico: G2.5 a 25.000 rpm; G1.0 a 60.000 rpm
• Alta precisión: diseño extra-largo; excentricidad del portaherramientas ≤0,001 mm; ≤0,003 mm a 4×D
• Fuerza de sujeción aumentada: hasta 2× la norma DIN
• Resistente a la corrosión, al desgaste y al óxido: tratamiento superficial especializado
• Deformación mínima tras el tratamiento térmico: ranura de llave mecanizada después del tratamiento térmico
• Durabilidad: hasta 3.000 ciclos de sujeción con acero aleado especial y Conprofe Shrink-Fit Machine

Principio de funcionamiento
El apriete se basa en la expansión y contracción térmica. Caliente el portaherramientas con la unidad Shrink-Fit, inserte la herramienta de corte mientras el orificio interior está expandido y, tras el enfriamiento, el portaherramientas se contrae y sujeta la herramienta directamente.
El sistema sujeta la herramienta sin conectores mecánicos como pinzas o tuercas, lo que lo hace adecuado para mecanizado a alta velocidad que exige precisión de excentricidad, equilibrio dinámico y rigidez de sujeción.

Casos de aplicación
Diseñado para sujetar diversas herramientas de corte utilizadas en aeronáutica, fabricación de semiconductores, mecanizado médico y otras aplicaciones industriales de alta precisión.

Parámetros técnicos
Item (Unidad: mm) — Tipo Estándar — Tipo Ultra Delgado
Diámetro de sujeción d — 4-10 — 4-10
D — 10-22 — 7-13
D1 — 25-36 — 25-36
L — 75-120 — 95-180
M — 22-67 — 42-97
Longitud mínima de sujeción E — 12-30 — 12-30
Espesor de pared t — 3-6 — 1.5

Características / Especificaciones técnicas

• Diámetro de sujeción (d): Estándar 4-10 mm; Ultra Delgado 4-10 mm
• D: Estándar 10-22 mm; Ultra Delgado 7-13 mm
• D1: 25-36 mm (ambos tipos)
• L (Longitud): Estándar 75-120 mm; Ultra Delgado 95-180 mm
• M: Estándar 22-67 mm; Ultra Delgado 42-97 mm
• Longitud mínima de sujeción (E): 12-30 mm (ambos tipos)
• Espesor de pared (t): Estándar 3-6 mm; Ultra Delgado 1,5 mm
• Clase de balance: G2.5 a 25.000 rpm; G1.0 a 60.000 rpm
• Precisión de excentricidad: ≤0,001 mm (portaherramientas); ≤0,003 mm a 4×D
• Fuerza de sujeción: hasta 2× la norma DIN
• Durabilidad: hasta 3.000 ciclos de sujeción con acero aleado especial y Conprofe Shrink-Fit Machine
• Superficie: tratamiento especial para resistencia a la corrosión, desgaste y óxido
