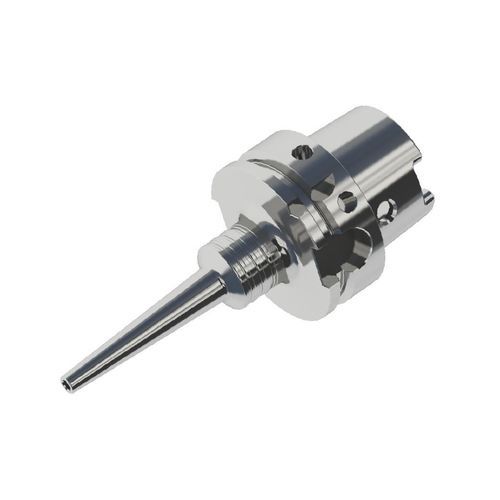

Portaherramienta HSK

de zunchar en calientede fresadopara mecanizado

Descripción general

• Alto equilibrio dinámico: equilibrado a G2.5 a 25 000 rpm y a G1.0 a 60 000 rpm
• Alta precisión: diseño extra-largo; runout del portaherramientas ≤ 0,001 mm; precisión del runout ≤ 0,003 mm a 4×D
• Alta fuerza de sujeción: hasta 2× el estándar DIN
• Resistente a la corrosión, al desgaste y al óxido: tratamiento superficial especial
• Sin distorsión tras el tratamiento térmico: ranura de llave fresada de precisión después del tratamiento térmico
• Ciclos de sujeción duraderos: hasta 3000 ciclos con acero aleado especial al usarse con Conprofe Shrink-Fit Machine

Principio de funcionamiento
El apriete se realiza por expansión y contracción térmica. El portaherramientas se calienta con una máquina Shrink-Fit y se inserta la herramienta mientras el orificio interior se expande. Tras el enfriamiento, el portaherramientas se contrae y sujeta la herramienta directamente, sin componentes mecánicos como pinzas o tuercas. Este principio es adecuado para mecanizado a alta velocidad que requiere alta precisión, equilibrio dinámico y rigidez de sujeción.

Casos de aplicación
Apto para sujeción de diferentes herramientas de corte en aviación, semiconductores, sector médico y otras aplicaciones industriales de mecanizado.

Parámetros técnicos

• Unidad: mm
• Diámetro de sujeción d: Estándar 4–10 | Ultra Slim 4–10
• D: Estándar 10–22 | Ultra Slim 7–13
• D1: Estándar 25–42 | Ultra Slim 25–36
• L (longitud): 85–180 (ambos tipos)
• M: Estándar 42–67 | Ultra Slim 42–97
• Longitud mínima de sujeción E: 12–30 (ambos tipos)
• Espesor de pared t: Estándar 3–6 | Ultra Slim 1,5

Características / especificaciones técnicas

• Serie: HSK Series
• Materiales: Acero inoxidable (variante Ultra Slim)
• Equilibrio: G2.5 a 25 000 rpm; G1.0 a 60 000 rpm
• Runout: runout del portaherramientas ≤ 0,001 mm; precisión ≤ 0,003 mm a 4×D
• Fuerza de sujeción: hasta 2× el estándar DIN
• Superficie: tratamiento especial para resistencia a la corrosión, al desgaste y al óxido
• Tratamiento térmico: ranura de llave mecanizada con precisión tras el tratamiento para evitar deformación
• Ciclos de sujeción: hasta 3000 veces con acero aleado especial al usar Conprofe Shrink-Fit Machine
• Rango de diámetro de sujeción: 4–10 mm
• Espesor de pared (Ultra Slim): 1,5 mm
• Rango de longitud L: 85–180 mm
