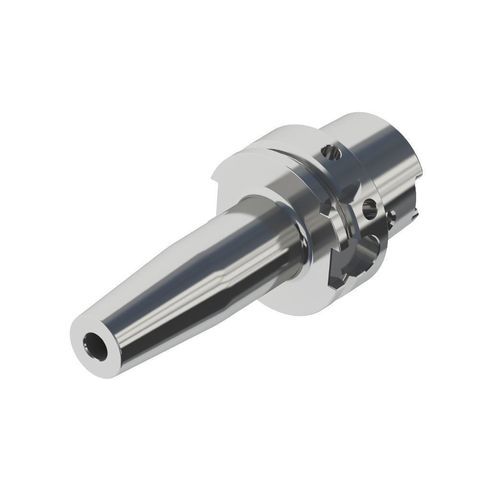

Portaherramienta HSK

de zunchar en calienteestándartipo slim

Resumen del producto

• Equilibrio dinámico alto: equilibrado a G2.5 a 25.000 rpm; equilibrado a G1.0 a 60.000 rpm
• Alta precisión: diseño extra-largo; runout del portaherramientas ≤0,001 mm; precisión de runout ≤0,003 mm a 4×D
• Alta fuerza de sujeción: fuerza de sujeción aproximadamente 2× el estándar DIN
• Anticorrosión, resistente al desgaste y a la oxidación: tratamiento superficial especial
• Alta precisión sin distorsión por tratamiento térmico: ranura llave fresada finamente después del tratamiento térmico
• Ciclos de sujeción duraderos: hasta 3000 ciclos con la Conprofe Shrink-Fit Machine

Principio de funcionamiento
El apriete se basa en la expansión y contracción térmica. El portaherramientas se calienta con una unidad Shrink-Fit y se inserta la herramienta cuando el orificio interior se expande. Tras el enfriamiento, el porta se contrae y sujeta la herramienta directamente sin componentes mecánicos como pinzas o tuercas. Este diseño es ideal para mecanizado a alta velocidad que requiere alta precisión, equilibrio dinámico y rigidez de sujeción.

Casos de aplicación
Adecuado para sujetar diversas herramientas de corte en aeronáutica, semiconductores, sector médico y otras aplicaciones industriales que requieren precisión y equilibrio.

Parámetros técnicos

• Tipo estándar: Diámetro de sujeción d: 4–20 mm; D: 15–44 mm; D1: 20–53 mm; L: 60–160 mm; Longitud mínima de sujeción E: 15–48 mm; Longitud máxima de sujeción H: 40–95 mm (unidad: mm)
• Tipo slim: Diámetro de sujeción d: 4–12 mm; D: 10–18 mm; D1: 14–30 mm; L: 65–120 mm; Longitud mínima de sujeción E: 15–42 mm; Longitud máxima de sujeción H: 45–95 mm (unidad: mm)

Características / Especificaciones técnicas

• Clasificación de equilibrio dinámico: G2.5 @ 25.000 rpm; G1.0 @ 60.000 rpm
• Runout: ≤0,001 mm (portaherramientas); ≤0,003 mm a 4×D
• Fuerza de sujeción: ≈2× el estándar DIN
• Material: acero aleado (según modelo)
• Tratamiento superficial: tratamiento especial anticorrosión, resistente al desgaste y a la oxidación
• Ranura de llave: fresada finamente después del tratamiento térmico para evitar distorsión
• Ciclos de sujeción: hasta 3000 veces con la Conprofe Shrink-Fit Machine
• Variantes de diseño: Tipo estándar y Tipo slim con dimensiones indicadas arriba
