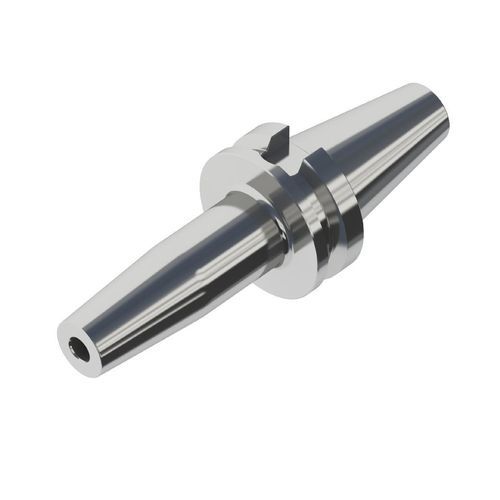

Portaherramienta BT

de zunchar en calientepara mecanizadopara la mecánica de precisión

Resumen del producto

• Equilibrio dinámico elevado: equilibrado a G2.5 a 25 000 rpm; equilibrado a G1.0 a 60 000 rpm
• Alta precisión: diseño extra largo; excentricidad del porta-herramientas ≤0,001 mm; precisión de excentricidad dentro de 0,003 mm a 4×D
• Alta fuerza de sujeción: aproximadamente 2× el estándar DIN
• Resistente a la corrosión, al desgaste y al óxido: tratamiento superficial especial
• Precisión dimensional sin distorsión por tratamiento térmico: fresado fino de la ranura de la chaveta tras el tratamiento térmico
• Durabilidad: hasta 3 000 ciclos de sujeción con la Conprofe Shrink-Fit Machine

Principio de funcionamiento
El apriete se realiza mediante expansión y contracción térmica. El porta-herramientas se calienta con la unidad Shrink-Fit, se inserta la herramienta cuando el orificio interior se expande y, al enfriarse, el cuerpo se contrae y aprieta la herramienta. No se requieren elementos de conexión mecánicos (mandriles, tuercas), por lo que el sistema es adecuado para mecanizados a alta velocidad que exigen equilibrio dinámico, precisión de excentricidad y rigidez de sujeción.

Casos de aplicación
Adecuado para sujetar diferentes herramientas de corte en aeronáutica, semiconductores, sector médico y otras aplicaciones industriales de mecanizado.

Parámetros técnicos
Item (Unidad: mm) | Tipo Estándar | Tipo Slim
Diámetro de sujeción d | 4-20 | 4-20
D | 15-33 | 10-27
D1 | 20-51 | 14-33
L | 80-160 | 90
Longitud mínima de inserción E | 15-42 | 15-47
Longitud máxima de inserción H | 60-210 | 65-110

Características / Especificaciones técnicas

• Equilibrio dinámico: G2.5 a 25 000 rpm; G1.0 a 60 000 rpm
• Excentricidad: ≤0,001 mm (porta-herramientas); precisión de excentricidad dentro de 0,003 mm a 4×D
• Fuerza de sujeción: aproximadamente 2× el estándar DIN
• Material / Acabado: acero de aleación con tratamiento superficial especial para resistencia a la corrosión/desgaste/óxido
• Diseño: diseño extra largo para soportar alta precisión
• Tratamiento térmico y mecanizado: fresado fino de la ranura de chaveta tras el tratamiento térmico para evitar distorsiones
• Durabilidad: hasta 3 000 ciclos de sujeción con la Conprofe Shrink-Fit Machine
• Tamaños típicos (Tipo Estándar): diámetro de sujeción 4–20 mm; D 15–33 mm; D1 20–51 mm; L 80–160 mm; inserción min. E 15–42 mm; inserción max. H 60–210 mm
• Tamaños típicos (Tipo Slim): diámetro de sujeción 4–20 mm; D 10–27 mm; D1 14–33 mm; L 90 mm; inserción min. E 15–47 mm; inserción max. H 65–110 mm
