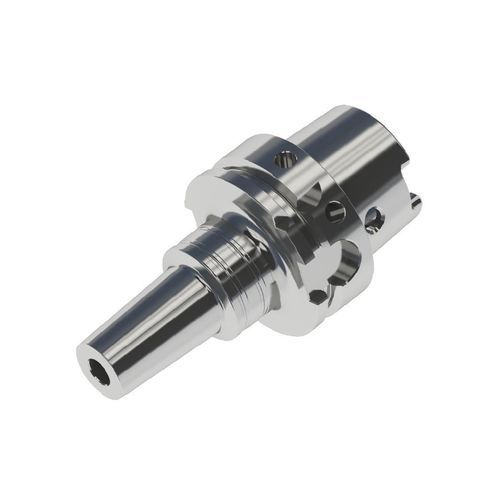

Portaherramienta HSK

de zunchar en calientepara mecanizadoequilibrado

Descripción del producto

• Alto balance dinámico: equilibrado a G2.5 a 25.000 rpm; G1.0 a 60.000 rpm
• Alta precisión: diseño extra largo; excentricidad del portaherramientas ≤0,001 mm; precisión de excentricidad ≤0,003 mm a 4×D
• Alta fuerza de sujeción: hasta 2× la norma DIN
• Tratamiento superficial: anticorrosión, resistente al desgaste y anti óxido
• Fresado fino de la ranura de la chaveta tras el tratamiento térmico para evitar deformaciones
• Ciclos de sujeción duraderos: hasta 3.000 aprietes con acero aleado especial y máquina Conprofe Shrink-Fit

Principio de funcionamiento
El apriete se realiza mediante expansión y contracción térmica: el portaherramientas se calienta con la unidad Shrink-Fit, se inserta la herramienta mientras el orificio interior está dilatado y, tras el enfriamiento, el portaherramientas se contrae y sujeta la herramienta directamente sin pinzas ni tuercas. Este diseño es adecuado para mecanizados a alta velocidad que requieren precisión, equilibrio dinámico y rigidez de sujeción.

Casos de aplicación
Apto para sujetar diversas herramientas de corte en los sectores aeroespacial, de semiconductores, médico y otras aplicaciones industriales.

Parámetros técnicos

• Diámetro de sujeción d: 4–10 mm (Standard / Ultra Slim)
• D: 10–22 mm (Standard) / 7–13 mm (Ultra Slim)
• D1: 25–42 mm (Standard) / 25–36 mm (Ultra Slim)
• L: 85–180 mm
• M: 42–67 mm (Standard) / 42–97 mm (Ultra Slim)
• Longitud mínima de sujeción E: 12–30 mm
• Espesor de pared t: 3–6 mm (Standard) / 1,5 mm (Ultra Slim)

Características / Especificaciones técnicas

• Série: HSK Series
• Material: Acero inoxidable (Standard)
• Balance dinámico: G2.5 a 25.000 rpm; G1.0 a 60.000 rpm
• Excentricidad: excentricidad del portaherramientas ≤0,001 mm; precisión de excentricidad ≤0,003 mm a 4×D
• Fuerza de sujeción: hasta 2× la norma DIN
• Tratamiento superficial: anticorrosión, resistente al desgaste, anti óxido
• Tratamiento térmico: fresado fino de la ranura de la chaveta después del tratamiento térmico para evitar deformaciones
• Ciclos de sujeción: hasta 3.000 con acero aleado especial y máquina Conprofe Shrink-Fit
