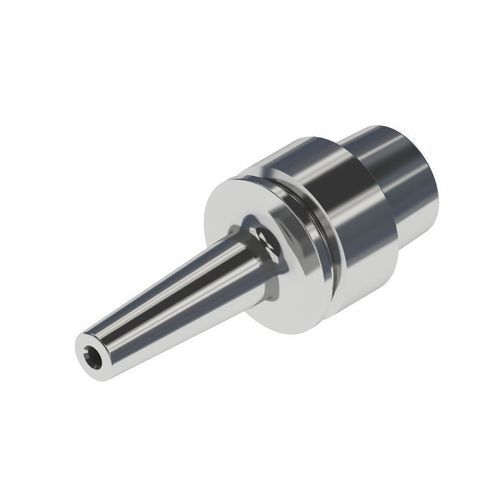

Portaherramienta HSK

de zunchar en calientepara mecanizadoequilibrado

Descripción del producto

• Alto equilibrio dinámico: equilibrado a G2.5 a 25.000 rpm; equilibrado a G1.0 a 60.000 rpm
• Alta precisión: diseño extra largo; desviación radial del portaherramientas ≤0,001 mm; precisión de desviación ≤0,003 mm a 4×D
• Alta fuerza de sujeción: fuerza de sujeción hasta 2× el estándar DIN
• Resistente a la corrosión, al desgaste y al óxido: tratamiento superficial especial
• Alta precisión sin deformación por tratamiento térmico: ranura de llave fresada después del tratamiento térmico
• Durabilidad: hasta 3000 ciclos de sujeción con la Conprofe Shrink-Fit Machine

Principio de funcionamiento
El apriete se consigue por expansión y contracción térmica. Caliente el portaherramientas con la unidad Shrink-Fit, inserte la herramienta cuando el orificio interior se expanda y, al enfriarse, el portaherramientas se contrae y sujeta la herramienta firmemente.
El sistema sujeta directamente la herramienta de corte sin componentes mecánicos de unión como pinzas o tuercas, lo que lo hace ideal para mecanizado a alta velocidad que requiere precisión, equilibrio dinámico y rigidez de sujeción.

Casos de aplicación
Indicado para sujetar diversas herramientas de corte en aeronáutica, semiconductores, medicina y otras aplicaciones industriales de mecanizado.

Parámetros técnicos
Item (Unit: mm) | Standard Type | Slim Type
Diámetro de sujeción d | 4-20 | 4-12
D | 15-44 | 10-18
D1 | 20-53 | 14-30
L | 60-160 | 65-120
Longitud mínima de sujeción E | 15-48 | 15-42
Longitud máxima de sujeción H | 40-95 | 45-95

Características / especificaciones técnicas

• Diámetro de sujeción (d): Estándar 4-20 mm; Slim 4-12 mm
• D: Estándar 15-44 mm; Slim 10-18 mm
• D1: Estándar 20-53 mm; Slim 14-30 mm
• L (Longitud): Estándar 60-160 mm; Slim 65-120 mm
• Longitud mínima de sujeción (E): Estándar 15-48 mm; Slim 15-42 mm
• Longitud máxima de sujeción (H): Estándar 40-95 mm; Slim 45-95 mm
• Equilibrio dinámico: G2.5 a 25.000 rpm; G1.0 a 60.000 rpm
• Desviación radial: desviación del portaherramientas ≤0,001 mm; precisión ≤0,003 mm a 4×D
• Fuerza de sujeción: hasta 2× el estándar DIN
• Material / Tratamiento: acero aleado especial; tratamiento superficial especial para resistencia a la corrosión, desgaste y óxido
• Durabilidad: hasta 3000 ciclos de sujeción con la Conprofe Shrink-Fit Machine
