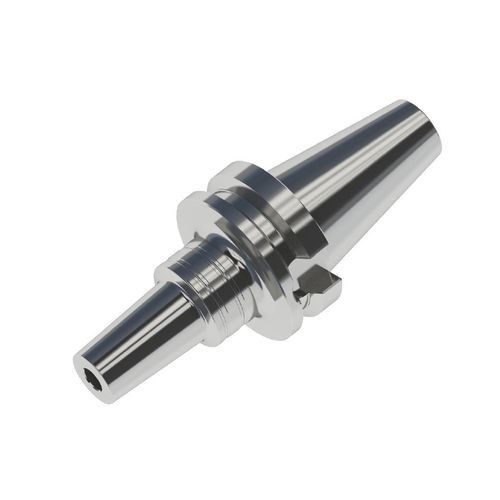

Portaherramienta BT

de zunchar en calientede fresadode taladrado

Características clave

• Alto equilibrio dinámico: equilibrado a G2.5 a 25.000 rpm; equilibrado a G1.0 a 60.000 rpm
• Alta precisión: diseño extra-largo; excentricidad del portaherramientas ≤0,001 mm; precisión de excentricidad dentro de 0,003 mm a 4×D
• Alta fuerza de sujeción: fuerza de sujeción ≈ 2× norma DIN
• Resistente a la corrosión, al desgaste y al óxido: tratamiento superficial especial
• Sin deformación por tratamiento térmico: ranura de chaveta fresada después del tratamiento térmico
• Larga vida útil: hasta 3000 ciclos de sujeción con Conprofe Shrink-Fit Machine

Principio de funcionamiento
Sujeta la herramienta mediante expansión y contracción térmica. El portaherramientas se calienta con una unidad Shrink-Fit y la herramienta se inserta mientras el taladro interior está expandido. Tras el enfriamiento, el portaherramientas se contrae y sujeta la herramienta directamente, sin portabrocas ni tuercas. Esta solución ofrece alta concentricidad, equilibrio dinámico y rigidez de sujeción, adecuada para mecanizado a alta velocidad.

Casos de aplicación
Adecuado para sujetar distintas herramientas de corte en aeronáutica, semiconductores, sector médico y otras aplicaciones industriales.

Parámetros técnicos
Ítem (Unidad: mm) | Tipo estándar | Tipo ultra delgado
Diámetro de sujeción d | 4-10 | 4-10
D (diámetro exterior) | 10-22 | 7-13
D1 | 25-36 | 25-36
L (longitud) | 75-120 | 95-180
M | 22-67 | 42-97
Longitud mínima de sujeción E | 12-30 | 12-30
Espesor de pared t | 3-6 | 1.5

Especificaciones / datos técnicos

• Serie: BT series
• Material: Acero inoxidable (Standard)
• Diámetro de sujeción d: 4–10 mm (ambos tipos)
• D (diámetro exterior): Estándar 10–22 mm; Ultra Slim 7–13 mm
• D1: 25–36 mm (ambos tipos)
• L (longitud): Estándar 75–120 mm; Ultra Slim 95–180 mm
• M: Estándar 22–67 mm; Ultra Slim 42–97 mm
• Longitud mínima de sujeción E: 12–30 mm (ambos tipos)
• Espesor de pared t: Estándar 3–6 mm; Ultra Slim 1.5 mm
• Equilibrio dinámico: G2.5 @ 25.000 rpm; G1.0 @ 60.000 rpm
• Excentricidad: portaherramientas ≤0,001 mm; precisión de excentricidad dentro de 0,003 mm a 4×D
• Fuerza de sujeción: aprox. 2× norma DIN
• Durabilidad: hasta 3000 ciclos de sujeción con Conprofe Shrink-Fit Machine
• Superficie: tratamiento especial para resistencia a la corrosión, desgaste y óxido
