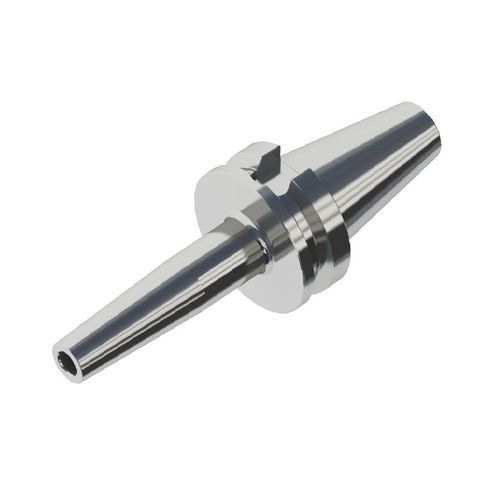

Portaherramienta BT

de zunchar en calientepara mecanizadopara la mecánica de precisión

Resumen del producto

• Alto balance dinámico: equilibrado a G2.5 a 25.000 rpm; G1.0 a 60.000 rpm
• Alta precisión: diseño extra largo; error de coaxialidad del portaherramientas 0,001 mm; precisión del error ≤ 0,003 mm a 4×D
• Alta fuerza de sujeción: aproximadamente 2× la norma DIN
• Tratamiento superficial: anticorrosión, resistente al desgaste y a la oxidación
• Durabilidad: hasta 3000 ciclos de sujeción con la Conprofe Shrink-Fit Machine

Principio de funcionamiento
Sujeción por expansión térmica: calentar el porta herramientas BT Series con una unidad Shrink-Fit, insertar la herramienta cuando el orificio interior se expande y enfriar para lograr un ajuste por interferencia sin pinzas ni tuercas. Adecuado para mecanizado a alta velocidad que requiere precisión, balance y rigidez de sujeción.

Casos de aplicación
Diseñado para sujetar varias herramientas de corte en aeroespacial, semiconductores, sector médico y fabricación de precisión en general.

Parámetros técnicos

• Diámetro de sujeción d: Estándar 4–20 mm; Slim 4–20 mm
• D: Estándar 15–33 mm; Slim 10–27 mm
• D1: Estándar 20–51 mm; Slim 14–33 mm
• L (Longitud): Estándar 80–160 mm; Slim 90 mm
• Longitud mínima de inserción E: Estándar 15–42 mm; Slim 15–47 mm
• Longitud máxima de inserción H: Estándar 60–210 mm; Slim 65–110 mm
• Balance dinámico: G2.5 @25.000 rpm; G1.0 @60.000 rpm
• Error de coaxialidad: 0,001 mm; precisión ≤ 0,003 mm a 4×D
• Fuerza de sujeción: aprox. 2× la norma DIN

Especificaciones

• Material: acero aleado, mecanizado de precisión
• Superficie: tratamiento especial anticorrosión/resistente al desgaste
• Ciclos estimados de sujeción: hasta 3000 con la Conprofe Shrink-Fit Machine
