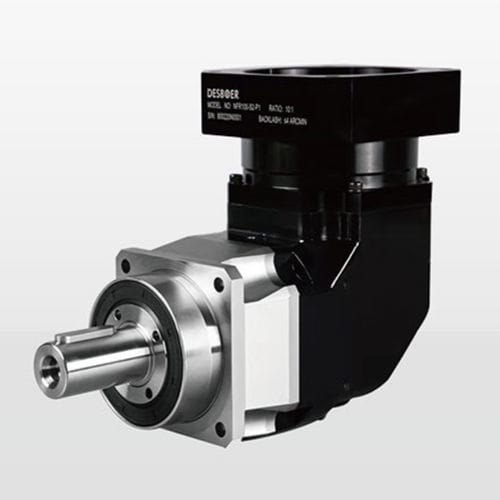

Reductor planetario NFR series

de engranaje helicoidalcon engranajes espirocónicosangular

Descripción del producto
Reductor planetario en ángulo recto DESBOER serie NFR, diseñado para aplicaciones servo e industriales que requieren precisión y capacidad de par. Tamaños disponibles (ejemplos: 47 / 64 / 90 / 110 / 140 / 200 / 255 / 285; referencias de modelo incluyen NFR060, NFR075, NFR100, NFR140, NFR180, NFR220, NFR250). Relaciones de transmisión de 3 a 200 y par de salida nominal aproximado de 35 Nm hasta 3200 Nm según modelo y relación. Clases de holgura: Ultraprecisa (P0), Precisa (P1), Estándar (P2). Elementos mecánicos clave: etapas planetarias helicoidales, engranajes cónicos helicoidales para salida angular y rodamientos cónicos para mayor capacidad radial/axial.

Instrucciones de pedido
Seleccione el tamaño y la serie (NFR). Elija la relación requerida (3–200) y la clase de holgura: P0 (≤2 arcmin según tamaño), P1 (≤4–7 arcmin según configuración), P2 (≤6–9 arcmin según configuración). Especifique la brida de montaje y cualquier opción (llenado de lubricante, sellos especiales) al realizar el pedido.

Características clave

• Salida en ángulo recto mediante engranajes cónicos en espiral para diseños de transmisión compactos.
• Rodamientos cónicos para aumentar la capacidad de par y la rigidez.
• Engranajes planetarios helicoidales para transmisión optimizada, bajo ruido y funcionamiento suave.
• Sellos de aceite de alta precisión para reducir fricción y mejorar eficiencia.
• Protección IP65 y funcionamiento continuo hasta 90 °C (según la aplicación).
• Montaje con brida cuadrada; instalación en cualquier orientación.
• Opciones de holgura hasta ≤2 arcmin para aplicaciones de posicionamiento ultrapreciso.

Especificaciones técnicas (selección)
Los datos representativos varían según el modelo y las etapas. Ejemplos: las distancias entre centros y los puntos de carga varían según los tamaños NFR; el par de salida nominal (T2N) tiene valores indicativos que van de decenas a miles de Nm (consulte las tablas para el emparejamiento exacto). Rigidez operativa y datos de servicio: ejemplos de rigidez por modelo que aumentan con el tamaño (p. ej. 8 / 14 / 31 / 57 / 182 / 400 / 580 Nm/arcmin). Las fuerzas radiales/axiales máximas y momentos de vuelco aumentan según el modelo (valores detallados en tablas). Eficiencia: ≥95 % para rangos de etapas comunes; depende de la configuración. Velocidades de entrada nominales según modelo hasta ~8000 rpm. Niveles de ruido (no cargado, 3000 rpm): ≲63–75 dB(A). Lubricación y vida útil: lubricante sintético especificado; vida útil orientativa ~20000 h (dependiendo de la configuración). Protección: IP65. Temperatura de funcionamiento: -10 °C a 90 °C.

Notas
Los valores de rendimiento (par, fuerzas, inercia, ruido, eficiencia, peso) dependen del modelo NFR seleccionado y de la configuración de etapa/relación. Las fuerzas indicadas se refieren al centro de salida a 100 rpm cuando se especifica. Consulte las tablas completas para los valores exactos por modelo y relación al diseñar o pedir.

Características / especificaciones técnicas

• Brand: DESBOER.
• Serie: NFR (reductor planetario en ángulo recto).
• Modelos / tamaños: NFR060, NFR075, NFR100, NFR140, NFR180, NFR220, NFR250 (tamaños en página: 47, 64, 90, 110, 140, 200, 255, 285).
• Relaciones: 3 a 200 (opciones mono y multietapa).
• Clases de holgura: P0 (Ultraprecisa ≤2 arcmin), P1 (Precisa ≤4–7 arcmin), P2 (Estándar ≤6–9 arcmin).
• Par nominal (T2N): aprox. 35–3200 Nm (según modelo y relación).
• Rodamientos: rodamientos cónicos (tapered roller).
• Engranajes: planetarios helicoidales y cónicos en espiral para salida angular.
• Clase de protección: IP65.
• Temperatura de funcionamiento: -10 °C a 90 °C.
• Lubricación: lubricante sintético (prellenado según especificación).
• Eficiencia: ≥95 % para rangos típicos (dependiendo de la configuración).
• Montaje: cualquier orientación; brida cuadrada soportada.
• Peso: variable según modelo (ejemplos en tablas).
