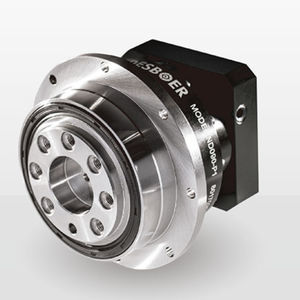

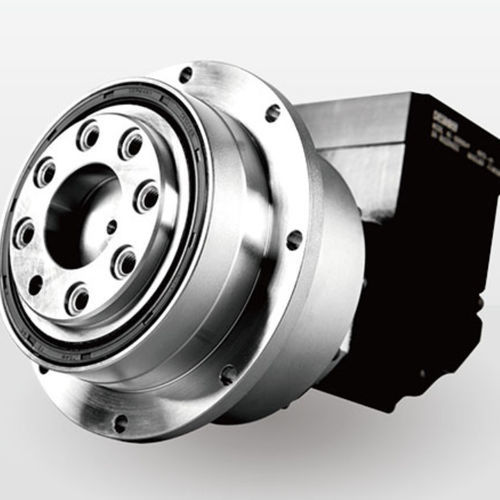

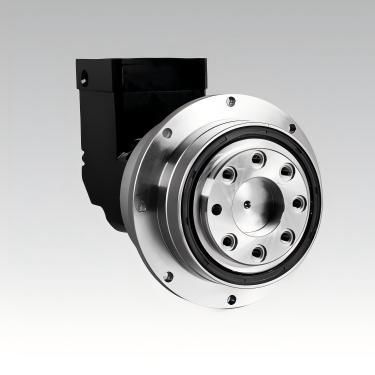

Reductor planetario NDR series

de engranaje helicoidalcon engranajes espirocónicosangular

Descripción del producto
La serie NDR de DESBOER es un reductor planetario de precisión en ángulo recto, pensado para aplicaciones servo y de control de movimiento industriales. Tamaños disponibles: 47, 64, 90, 110, 140, 200, 255, 285. Rango de relaciones: 4–200. Clases de holgura: P0/P1/P2 (ultraprecisa a precisa) con opciones de ≤1 arcmin hasta ≤7 arcmin. Par nominal: 15–3600 Nm.

Instrucciones de pedido
La serie NDR tiene diseño flangeado y ángulo recto con engranajes cónicos helicoidales. Seleccione tamaño de serie, número de etapas (1 o 2), relación y clase de holgura según el motor servo y los requisitos de aplicación. Consulte los datos técnicos para tablas completas por relación y etapa.

Características clave

• Sello de aceite de alta precisión para reducir fricción y mejorar eficiencia.
• Grado de protección IP65, operación continua hasta 90 °C.
• Rodamientos de alta precisión para mayor capacidad de carga radial y axial.
• Engranajes planetarios helicoidales para transmisión optimizada, bajo ruido y mayor precisión.
• Diseño planetario integrado para mayor rigidez torsional y transmisión de par optimizada.
• Etapa cónica helicoidal para configuración compacta en ángulo recto con alta transmisibilidad.

Punto de esfuerzo del cojinete Z (Salida) — Serie / Distancia central X (mm) / Punto de carga Z (mm)
Serie | Distancia central X (mm) | Punto de carga Z (mm)
NDR047 | 8 | 33.4
NDR064 | 10 | 39.74
NDR090 | 13 | 55.36
NDVR110 | 15.5 | 59.92
NDVR140 | 20.0 | 75.9
NDVR200 | 25.0 | 108.3
NDVR255 | 30.0 | 130.7
NDVR285 | 40.0 | 164.9

Datos de rendimiento — Parámetros seleccionados
Par de salida nominal T2B (Nm) — 1 etapa, relación 4
NDR047: 22 Nm | NDR064: 45 Nm | NDR090: 130 Nm | NDVR110: 280 Nm | NDVR140: 560 Nm | NDVR200: 1100 Nm | NDVR255: 2200 Nm | NDVR285: 3600 Nm

Par de salida nominal T2B (Nm) — ejemplos para otras relaciones/etapas
Etapa 1, Relación 5: NDR047:25 | NDR064:55 | NDR090:160 | NDVR110:340 | NDVR140:610 | NDVR200:1300 | NDVR255:2200 | NDVR285:3300
Etapa 1, Relación 7: NDR047:20 | NDR064:48 | NDR090:130 | NDVR110:300 | NDVR140:560 | NDVR200:1200 | NDVR255:2000 | NDVR285:2900
Etapa 1, Relación 10: NDR047:25 | NDR064:55 | NDR090:150 | NDVR110:330 | NDVR140:610 | NDVR200:1300 | NDVR255:2200 | NDVR285:3300
(Tabla completa disponible para relaciones 4–200 y configuraciones de 1–2 etapas en los datos técnicos.)

Otras prestaciones

• Par de aceleración máximo (T2I): 1,8× el par nominal (típico para 4–200, 1–2 etapas).
• Par de parada de emergencia (T2Ioff): 3× el par nominal.
• Velocidad de entrada nominal: hasta 5000 rpm para muchas tallas; límites según serie/etapa.
• Velocidad máxima sin carga: hasta 10000 rpm en algunas configuraciones (ver datos técnicos).
• Clases de holgura: P0 (≤2 arcmin para algunas tallas), P1 (≤4 arcmin), P2 (≤6–9 arcmin según tamaño).
• Eficiencia: ≥95% (relaciones 4–20, 1 etapa); ≥92% (rangos 16–200, multi-etapa).
• Vida útil indicativa: 20000 horas (valores dependientes del ciclo y condiciones).
• Temperatura de servicio: -10 °C a 90 °C.
• Lubricación: lubricante sintético.
• Grado de protección: IP65.
• Montaje: en cualquier posición.
• Nivel de ruido (N1 = 3000 rpm, sin carga): ≤61 a ≤74 dB(A) según tamaño.

Límites mecánicos y cargas (valores seleccionados)
Fuerza radial máx. (F2r) ejemplos (N): NDR047: 1040 | NDR064: 2300 | NDR090: 4100 | NDVR110: 9400 | NDVR140: 15000 | NDVR200: 26300 | NDVR255: 42000 | NDVR285: 53000
Fuerza axial máx. (F2a) ejemplos (N): NDR047: 690 | NDR064: 1055 | NDR090: 2980 | NDVR110: 5600 | NDVR140: 9300 | NDVR200: 19000 | NDVR255: 33400 | NDVR285: 50000
Momentos de inclinación ejemplos (Nm): NDR047: 55 | NDR064: 80 | NDR090: 208 | NDVR110: 685 | NDVR140: 1335 | NDVR200: 4680 | NDVR255: 7600 | NDVR285: 10500

Pesos (kg) — ejemplos por serie
Pesos 1 etapa: NDR047: 2.1 kg | NDR064: 2.1 kg | NDR090: 5.9 kg | NDVR110: 10.5 kg | NDVR140: 21.9 kg | NDVR200: 50.9 kg | NDVR255: 84.0 kg | NDVR285: 100.4 kg
Pesos 2 etapas (ejemplos): NDR047: 2.5 kg | NDR064: 2.5 kg | NDR090: 7.0 kg | NDVR110: 12.6 kg | NDVR140: 26.2 kg | NDVR200: 61.0 kg | NDVR255: 105.0 kg | NDVR285: 125.5 kg

Notas
Los valores indicados son representativos; los datos detallados por relación y etapa (par, velocidades, eficiencias, inercias, ruido, fuerzas, momentos) están disponibles en la documentación técnica NDR / NDVR. Contacte con DESBOER o consulte la ficha técnica para la selección según la aplicación.

Especificaciones técnicas

• Marca: DESBOER
• Denominación: Serie NDR (reductor planetario de precisión en ángulo recto)
• Tamaños: 47, 64, 90, 110, 140, 200, 255, 285
• Relación de transmisión: 4–200
• Opciones de holgura: ≤1 arcmin hasta ≤7 arcmin (selección P0/P1/P2)
• Rango de par nominal: 15–3600 Nm
• Par de aceleración máx.: 1,8× par nominal
• Par en parada de emergencia: 3× par nominal
• Velocidades de entrada: nominal hasta ~5000 rpm; máxima sin carga hasta ~10000 rpm (según serie)
• Eficiencia: ≥95% (4–20, 1 etapa); ≥92% (16–200, multi-etapa)
• Vida útil indicativa: 20000 horas
• Temperatura de funcionamiento: -10 °C a 90 °C
• Lubricación: lubricante sintético
• Grado de protección: IP65
• Montaje: cualquier posición
• Niveles de ruido (N1=3000 rpm, sin carga): ≤61–74 dB(A) según tamaño
• Limites mecánicos: fuerzas radiales/axiales y momentos por serie en los datos técnicos
