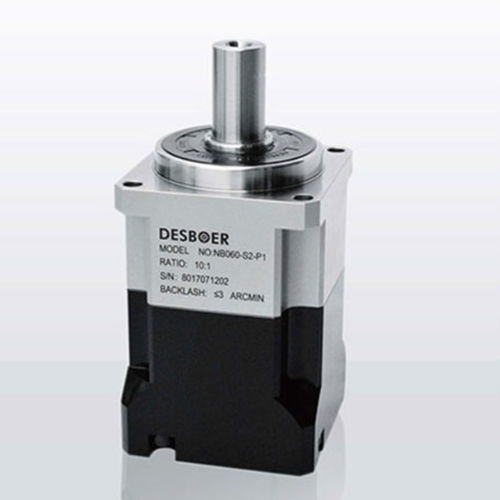

Reductor planetario NB series

de engranaje helicoidalcoaxial10 - 20 Nm

Descripción del producto
Reductor planetario de precisión DESBOER serie NB, indicado para aplicaciones con servomotores. Tamaños disponibles: 42, 60, 90, 115, 142, 180. Rango de relaciones: 3–100. Clases de holgura: P0 (≤1 arcmin), P1 (≤3 arcmin), P2 (≤5–7 arcmin) según configuración. Par nominal de salida: 18–1140 Nm. La serie NB integra el piñón solar con el eje de entrada y dispone de una estructura de salida integrada; emplea rodamientos de alta resistencia y lubricación sintética. Protección IP65. Aplicaciones típicas: equipamiento de automatización, embalaje, impresión, fabricación de baterías de ion‑litio y pantallas LCD, robots, paletizadores, carpintería, sistemas de puertas/ventanas y otros sectores industriales.

Características clave

• Rodamientos de alta precisión: mayor capacidad radial y axial.
• Sello de aceite de alto rendimiento: fricción reducida, mayor eficiencia; apto para funcionamiento continuo hasta 90 °C; protección IP65.
• Engranajes helicoidales: transmisión optimizada, bajo ruido y mayor precisión.
• Diseño planetario integrado: mayor transmisión de par torsional y estructura de salida compacta.

Punto de esfuerzo del cojinete Z (Salida) - vista general de la serie
Series: NB042, NB060, NB090, NB115, NB142, NB180
Distancia central X (mm): 10, 12.5, 18, 25.5, 39.5, 41
Punto de carga Z (mm): 25.5, 30, 43, 55.5, 63.5, 76.5

Datos de rendimiento del reductor (parámetros seleccionados)
Par nominal de salida (T2N) — ejemplos por etapa/relación: 1‑etapa (relación 3–10): NB060 50 Nm, NB090 120 Nm, NB115 190 Nm, NB142 320 Nm, NB180 550 Nm. 4‑etapa (relación 18): NB042 18 Nm, NB060 45 Nm, NB090 130 Nm, NB115 270 Nm, NB142 510 Nm, NB180 990 Nm. 5‑etapa (relación 20): NB042 20 Nm, NB060 55 Nm, NB090 150 Nm, NB115 310 Nm, NB142 610 Nm, NB180 1140 Nm.
Par máximo de aceleración (TzR): 1,8 × par nominal. Par de parada de emergencia (T2N0): 3 × par nominal.
Velocidad de entrada nominal (n1N): hasta 5000 rpm (NB042/NB060), hasta 4000 rpm (NB090/NB115), hasta 3000 rpm (NB142/NB180). Velocidad máxima de entrada (n1s): hasta 10000 rpm (algunos NB042/NB060 monoetapa), hasta 8000 rpm (NB090/NB115), hasta 6000 rpm (NB142/NB180).
Clases de holgura: P0 ≤1 arcmin (tamaños/relaciones seleccionados), P1 ≤3 arcmin, P2 ≤5–7 arcmin. Rigidez torsional: ejemplos ~3,2 a ~148 Nm/arcmin según serie y etapa.
Fuerza radial máxima (Fzr) ejemplos: NB042 980 N, NB060 1730 N, NB090 3250 N, NB115 7000 N, NB142 9600 N, NB180 14500 N. Fuerza axial máxima (Fza) ejemplos: NB042 490 N … NB180 7250 N. Momento de inclinación ejemplos: NB042 25 Nm … NB180 970 Nm.
Vida útil: 20000 horas (ejemplo operación continua 10000 horas). Eficiencia: ≥97% (monoetapa 3–10), ≥94% (dosa‑etapa 15–100). Peso ejemplos: 1‑etapa (3–10): NB042 0.6 kg, NB060 1.3 kg, NB090 3.7 kg, NB115 7.8 kg, NB142 14.5 kg, NB180 29.0 kg. Temperatura de funcionamiento: −10 a 90 °C. Lubricación: lubricante sintético (llenado de fábrica). Protección: IP65. Montaje: cualquier orientación. Ruido (N1 = 3000 rpm, sin carga): 1‑etapa ≤56–67 dB(A) según tamaño; 2‑etapas hasta ≤67 dB(A).

Instrucciones de pedido / Notas
Seleccione el tamaño, la relación de reducción y la clase de holgura según los requisitos de par, velocidad y precisión. Los números de referencia dependen de la serie, el número de etapas y las opciones elegidas. Para configuraciones específicas, indique tamaño, relación, clase de holgura y detalles de montaje.

Especificaciones técnicas

• Nombre de la serie: NB series
• Tamaños disponibles: 42, 60, 90, 115, 142, 180
• Rango de relaciones: 3–100
• Opciones de holgura: P0 ≤1 arcmin; P1 ≤3 arcmin; P2 ≤5–7 arcmin
• Par nominal de salida: 18–1140 Nm
• Par máximo de aceleración: 1.8 × nominal
• Par de parada de emergencia: 3 × nominal
• Velocidad de entrada nominal: hasta 5000 rpm (varía por modelo)
• Velocidad máxima de entrada: hasta 10000 rpm para ciertos monoetapa
• Rigidez torsional: ~3.2 a ~148 Nm/arcmin (ejemplos)
• Fuerza radial máxima: hasta 14500 N (NB180)
• Fuerza axial máxima: hasta 7250 N (NB180)
• Momento de inclinación: hasta 970 Nm (NB180)
• Vida útil: 20000 horas
• Eficiencia: ≥97% (monoetapa), ≥94% (dosa‑etapa)
• Rango de pesos: aprox. 0.6–33.0 kg según configuración
• Temperatura de funcionamiento: −10 a 90 °C
• Lubricación: lubricante sintético
• Índice de protección: IP65
• Montaje: cualquier orientación
