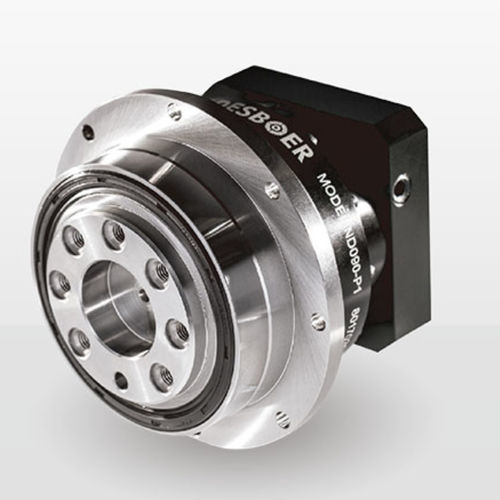

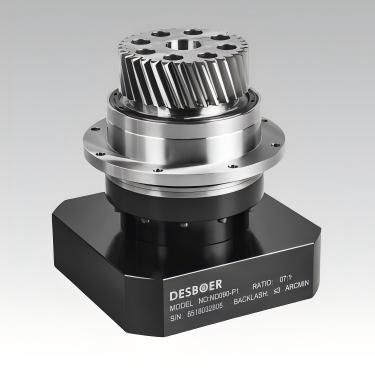

Servorreductor planetario ND series

de engranaje helicoidalcoaxial20 - 50 Nm

Descripción del producto
Caja reductora planetaria de precisión DESBOER serie ND para servomotores. Carcasa compacta con montaje en brida, disponibles clases de holgura P0/P1/P2, protección IP65 e interfaz de montaje compatible con ISO 9409 para sistemas de automatización de precisión.

Datos generales
Tamaños de modelos: 47, 64, 90, 110, 140, 200, 255, 285
Rango de relaciones: 4–100
Holgura: ≤1 arcmin (P0) – ≤7 arcmin (P2)
Par nominal de salida: aprox. 15 – 1140 Nm (según tamaño y etapas)
Clase de protección: IP65
Temperatura de funcionamiento: -10 °C a 90 °C
Vida útil: 20000 h (operación continua 10000 h)

Características clave

• Carcasa monobloque: mejora la concentricidad y la rigidez torsional para posicionamiento preciso.
• Rodamientos de alta precisión: admiten mayores cargas radiales y axiales para aplicaciones servo.
• Sello de aceite de alta precisión: menor fricción y protección IP65 para funcionamiento continuo hasta 90 °C.
• Engranes helicoidales: transmisión optimizada, bajo ruido y mayor repetibilidad.
• Diseño planetario integrado: mayor capacidad de par torsional y menor volumen.

Serie
Serie | ND047 | ND064 | ND090 | NDV110 | NDV140 | NDV200 | NDV255 | NDV285
Distancia radial X (mm) | 8 | 10 | 13 | 15.5 | 20.0 | 25.0 | 30.0 | 40.0
Punto de carga Z (mm) | 33.4 | 39.74 | 55.36 | 59.92 | 75.9 | 108.3 | 130.7 | 164.9

Datos de rendimiento (parámetros seleccionados)
Par de salida nominal (T2θ): valores multi-etapa disponibles por serie y relación (ver hojas de datos).
Par máximo de aceleración: típ. 1,8 × par nominal (según etapa).
Par de parada de emergencia: hasta 3 × par nominal (según aplicación).
Velocidad de entrada nominal: típicamente hasta 5000–10000 rpm según la serie; algunas series permiten hasta 10000 rpm.
Clases de holgura: P0 (≤1 arcmin), P1 (≤3–5 arcmin), P2 (≤5–7 arcmin) según configuración.
Rigidez torsional: varía por serie (ej.: ND047 ≈7 Nm/arcmin, ND064 ≈10, ND090 ≈13, NDV110 ≈23, NDV140 ≈31, NDV200 ≈67, NDV255 ≈95).
Fuerzas radiales/axiales máximas y momentos de vuelco: indicados por serie en tablas de rendimiento (fuerzas radiales ~1.040 N hasta ~53.000 N; fuerzas axiales ~690 N hasta ~50.000 N en las mayores series).
Inercia rotatoria y ruido: detalles por serie en la hoja técnica (ruido sin carga a 3000 rpm típico ≤56–73 dB(A)).
Eficiencia: ≥97% en una etapa (relaciones 4–10), ≥94% en configuraciones multi-etapa (16–100).
Pesos de ejemplo: ND047 0,7 kg, ND064 1,2 kg, ND090 1,2 kg, NDV110 3,0 kg, NDV140 3,0 kg, NDV200 5,6 kg, NDV255 11,9 kg, tamaños mayores hasta ~99,6 kg.

Notas de pedido / selección
Elija el modelo y la configuración según la relación requerida, la clase de holgura (P0/P1/P2), el par nominal/pico, las cargas radiales/axiales, la interfaz de montaje (brida ISO 9409) y la temperatura de servicio admisible. Consulte las tablas detalladas para pares, fuerzas, momentos, inercia y niveles de ruido.

Especificaciones técnicas

• Familia de producto: serie ND (prefijos ND / NDV / NDS según aplique).
• Tamaños: 47, 64, 90, 110, 140, 200, 255, 285.
• Relaciones: 4 a 100.
• Opciones de holgura: P0 (≤1 arcmin), P1 (typ. ≤3–5 arcmin), P2 (typ. ≤5–7 arcmin).
• Par nominal: aprox. 15 – 1140 Nm (dependiente de modelo/etapa).
• Factor de par de aceleración: aprox. 1,8 × par nominal (típ.).
• Par de parada de emergencia: hasta 3 × par nominal.
• Protección: IP65.
• Eficiencia: ≥97% (1 etapa), ≥94% (multi-etapa).
• Vida útil: 20000 h (operación continua 10000 h).
• Temperatura de funcionamiento: -10 °C a 90 °C.
• Lubricación: lubricante sintético (llenado/ficha de fábrica).
• Montaje: brida ISO 9409 compatible; cualquier orientación.
• Ruido: valores sin carga variables por serie (ej. ≤56–73 dB(A)).
• Pesos: ver ficha técnica para masas por modelo.
