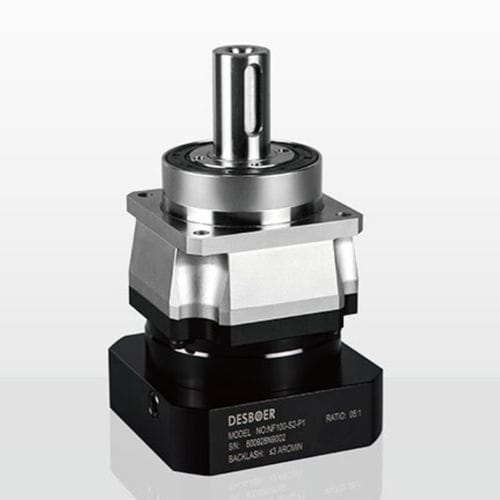

Servorreductor planetario NF series

de engranaje helicoidalcoaxialcon eje macizo

Product Overview
DESBOER serie NF: reductores planetarios de precisión para servomotores. Tamaños disponibles que cubren aplicaciones de robótica y máquinas CNC, relaciones de reducción de 4 a 200, juego ≤1 a ≤7 arcmin (opciones ultraprécisas 1–3 arcmin), par nominal aprox. 25–3200 Nm. Diseño con rodamientos cónicos y brida pasante cuadrada para instalación compacta y alta capacidad radial/axial. Clase de protección IP65 y lubricación sintética para operación industrial continua.

Ordering Instructions
Seleccione el modelo NF por tamaño, relación y número de etapas. Consulte las tablas de selección modelo/relación/etapa y las tablas de rendimiento para par nominal, fuerzas y dimensiones de montaje. Proporcione velocidad y condiciones de carga para un dimensionamiento preciso.

Key Features

• Carcasa monobloque para mayor precisión geométrica y rigidez torsional.
• Rodamientos cónicos de alta precisión para mayor capacidad de carga radial y axial.
• Sello de aceite de precisión que reduce la fricción; protección IP65 contra polvo y salpicaduras; funcionamiento continuo hasta 90℃.
• Engranajes helicoidales para transmisión de potencia suave, bajo ruido y precisión mantenida.
• Etapas planetarias integradas que incrementan el par torsional y optimizan la transmisión.
• Diseño compacto pensado para robótica, CNC y sistemas de automatización.

Series / Basic Dimensions (selected)
Series | NF060 | NF075 | NF100 | NF140 | NF180 | NF220 | NF250
Center Distance X (mm) | 14 | 18.25 | 29 | 41 | 41 | 52.5 | 65
Load Point Z (mm) | 42.5 | 61.2 | 69.3 | 97.7 | 129.2 | 134.1 | 164.0

Gearbox Performance Data (selected)
Los parámetros de rendimiento incluyen par de salida nominal (Nm) por etapa y relación, fuerzas radiales y axiales máximas (N), momento de inclinación (Nm), vida útil (hr), eficiencia (%), peso (kg), temperatura de trabajo y lubricación. Valores de ejemplo: pares 40, 55, 130, 220, 330, 890, 1350, 2380 Nm; fuerzas radiales máx. hasta ~38 000 N; fuerzas axiales máx. hasta ~40 000 N; eficiencia ≥97% en muchas combinaciones de etapas/relaciones y ≥94% en otras gamas.

Notes
Las fuerzas y momentos de referencia se indican para una velocidad de salida de 100 rpm y se miden en el centro del eje de salida. Consulte las tablas detalladas para valores por etapa y relación.

Technical Specifications

• Modelo comercial/serie: NF series (DESBOER).
• Tamaños disponibles (ejemplos): 47, 64, 90, 110, 140, 200, 255, 285.
• Rango de relaciones de reducción: 4 a 200.
• Opciones de juego: ≤1 arcmin a ≤7 arcmin (opciones ultraprécisas 1–3 arcmin).
• Rango de par nominal: aprox. 25–3200 Nm según tamaño y relación.
• Distancia central X (mm): NF060=14, NF075=18.25, NF100=29, NF140=41, NF180=41, NF220=52.5, NF250=65.
• Punto de carga Z (mm): NF060=42.5, NF075=61.2, NF100=69.3, NF140=97.7, NF180=129.2, NF220=134.1, NF250=164.0.
• Fuerzas radiales máx. (N): ejemplos hasta ~38 000 N según modelo y etapa.
• Fuerzas axiales máx. (N): ejemplos hasta ~40 000 N según modelo y etapa.
• Momento de inclinación (Nm) e inercia rotacional (kg·cm²): valores específicos en las tablas técnicas.
• Nivel sonoro (N1=3000 rpm, sin carga): rangos por tamaño (ej. ≤56 dB(A) a ≤72 dB(A)).
• Peso (kg): ejemplos NF060≈1.1, NF075≈1.3, NF100≈3.7, NF140≈3.7, NF180≈6.9, NF220≈13.7, NF250≈28.0 (tamaños mayores hasta ~110.6 kg).
• Vida útil: 20 000 hr (referencia operación continua 10 000 hr).
• Eficiencia: ≥97% (muchas configuraciones), ≥94% (otras gamas).
• Temperatura de funcionamiento: -10 a 90 ℃. Lubricación: lubricante sintético (llenado de fábrica/recomendado).
• Clase de protección: IP65. Montaje: cualquier orientación; brida pasante cuadrada para instalación sencilla.
