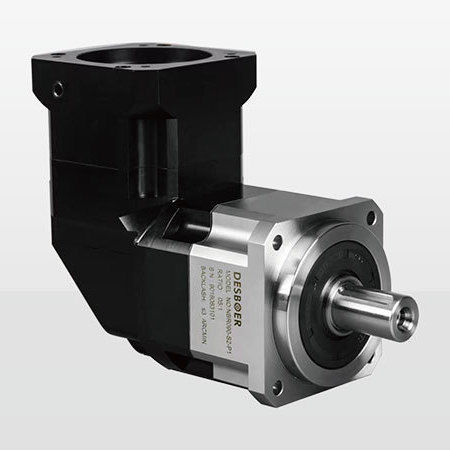

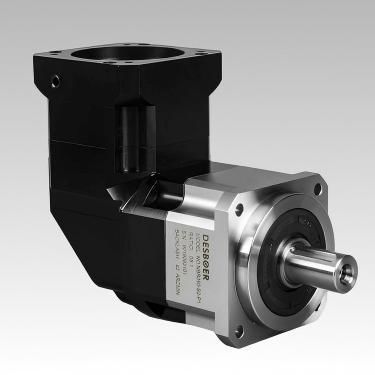

Reenvío angular de engranajes cónicos NBR series

con engranajes espirocónicosangularde árbol saliente

Descripción del producto
La serie DESBOER NBR de cajas reductoras planetarias en ángulo recto combina una etapa de entrada cónica helicoidal con etapas planetarias de precisión para ofrecer una transmisión compacta y eficiente, adecuada para aplicaciones de servomotores y control de movimiento. Modelos disponibles: NBR042, NBR060, NBR090, NBR115, NBR142, NBR180. Rango de relaciones: 3–200. Opciones de juego: P0 ≤2 arcmin, P1 ≤4 arcmin, P2 ≤9 arcmin. Par nominal de salida: 13–1140 Nm. Protección: IP65. Temperatura de funcionamiento: -10 a 90 °C.

Instrucciones de pedido
Indicar la serie/modelo (por ejemplo NBR060), la relación requerida, la clase de juego (P0/P1/P2), la interfaz de salida (brida/eje), la brida/adaptador del motor y cualquier requisito especial de montaje u orientación.

Características clave

• Sello de aceite de alta precisión para reducir fricción y mejorar la eficiencia.
• Grado de protección IP65 para operación continua hasta 90 °C.
• Rodamientos de alta precisión que aumentan la capacidad de carga radial y axial.
• Diseño integrado de etapas planetarias para mayor par torsional y transmisión de potencia optimizada.
• Carcasa monobloque para estabilidad dimensional y rigidez torsional.
• Engranajes helicoidales para transmisión suave, menor ruido y mejor precisión.
• Engranaje cónico helicoidal en entrada para disposición compacta en ángulo recto y eficiencia optimizada.

Punto de esfuerzo del rodamiento Z (salida) — Serie / Distancia central X (mm) / Punto de carga Z (mm)
Serie,Distancia central X (mm),Punto de carga Z (mm)
NBR042,10,25.5
NBR060,12.5,30
NBR090,18,43
NBR115,25.5,55.5
NBR142,39.5,63.5
NBR180,41,76.5

Datos de rendimiento del reductor (parámetros seleccionados)
T2N Par de salida nominal (Nm): valores monoetapa indicativos según tamaño/relación (ej. 50, 120, 190, 320, 550; máximo hasta 1140 Nm).
TzR Par máximo de aceleración: 1,8 × par nominal.
T2N0 Par de parada de emergencia: 3 × par nominal.
n1N Velocidad de entrada nominal: aprox. 3000–5000 rpm según modelo/etapa.
Velocidad nominal máxima (n1s): hasta 6000–10000 rpm según configuración.
Clases de juego: P0 ≤2 arcmin, P1 ≈ ≤4 arcmin, P2 ≤6–9 arcmin según etapa/relación.
Rigidez torsional: varía por serie (ej. NBR042 ≈3,2 Nm/arcmin hasta NBR180 ≈148 Nm/arcmin según etapa).
Fzr Fuerza radial máxima (N): ejemplos — NBR042 980 N, NBR060 1730 N, NBR090 3250 N, NBR115 7000 N, NBR142 9600 N, NBR180 14500 N.
Fza Fuerza axial máxima (N): ejemplos — NBR042 490 N, NBR060 865 N, NBR090 1625 N, NBR115 3500 N, NBR142 4800 N, NBR180 7250 N.
Momento de volcadura (Nm): ejemplos — NBR042 25, NBR060 65, NBR090 152, NBR115 345, NBR142 680, NBR180 970.
Vida útil (típica): 20000 h (ejemplo de operación continua 10000 h).
Eficiencia: ≥95% (configuraciones monoetapa típicas); ≥92% (multietapa típicas).
Peso (kg): valores indicativos por serie/etapa: NBR042 ~0,9–1,2; NBR060 ~2,1; NBR090 ~6,4–7,8; NBR115 ~13,0–14,2; NBR142 ~24,5–27,5; NBR180 ~51,0–54,0.
Nivel de ruido (sin carga, n1=3000 rpm): típico ≤61–72 dB(A) según modelo.
Posición de montaje: cualquier dirección. Lubricación: se recomienda lubricante sintético. Protección: IP65.

Notas
Para las fuerzas y momentos de referencia se considera una velocidad de salida de 100 rpm; las fuerzas radiales/axiales y los momentos se aplican en el centro del eje de salida según los datos de rendimiento.

Características / Especificaciones técnicas

• Serie / Modelo: serie NBR (NBR042, NBR060, NBR090, NBR115, NBR142, NBR180).
• Configuración: ángulo recto, entrada cónica helicoidal + etapas planetarias.
• Relaciones: 3–200 (según etapa/configuración).
• Opciones de juego: P0 (ultrarrápido) ≤2 arcmin; P1 (preciso) ≤4–7 arcmin; P2 (estándar) ≤6–9 arcmin (depende de la etapa/relación).
• Par nominal de salida: 13–1140 Nm (dependiendo del modelo y la aplicación).
• Velocidades nominales/máx.: entrada nominal ~3000–5000 rpm (según etapa); velocidades máximas hasta 6000–10000 rpm en algunas configuraciones.
• Fuerzas radiales/axiales máximas y momentos de volcadura: ver datos de rendimiento; ejemplos arriba.
• Eficiencia: ≥95% (monoetapa típico), ≥92% (multietapa típico).
• Vida útil (típica): 20000 h (ej. continuo 10000 h).
• Temperatura de funcionamiento: -10 °C a 90 °C.
• Lubricación: lubricante sintético recomendado.
• Protección: IP65.
• Posición de montaje: cualquier dirección.
• Nivel sonoro (sin carga, n1=3000 rpm): ≤61–72 dB(A) según modelo.
