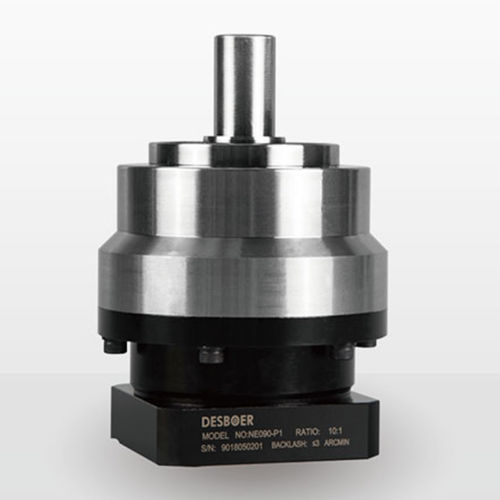

Reductor planetario NE seriesde engranaje helicoidalconcéntrica10 - 20 Nm
Añadir a mis favoritos
Añadir al comparador
Características
- Tipo
- planetario, de engranaje helicoidal
- Orientación de los ejes
- concéntrica
- Par
- 200 - 500 Nm, 100 - 200 Nm, 50 - 100 Nm, 500 - 1000 Nm, 20 - 50 Nm, 1 - 2 kNm, 10 - 20 Nm
- Montaje
- de montaje en brida
- Número de etapas
- monoetapa, de 2 etapas
- Rendimiento
- de precisión, de alta precisión, silencioso, de alto rendimiento, de bajo juego
- Aplicaciones
- para textiles, para aplicaciones industriales, para la robótica, para servomotor, para productos farmacéuticos, para automatismo, para máquina de embalaje, para máquina de soldadura, para máquina de impresión, para máquina herramienta, para equipamiento médico, para automóvil
- Otras características
- IP65, con cojinetes
- Velocidad de rotación
Mín.: 2.000 rpm
(12.566,3706 rad.min-1)Máx.: 10.000 rpm
(62.831,8531 rad.min-1)- Relación de reducción
Mín.: 3 unit
Máx.: 100 unit
- Peso
Mín.: 0,6 kg
(1,32 lb)Máx.: 60 kg
(132,28 lb)
Descripción
Descripción del producto
La serie DESBOER NE es un reductor planetario de precisión diseñado para aplicaciones con servomotores en automatización industrial. Ofrece precisión de posicionamiento, bajo ruido y una amplia gama de relaciones para cubrir distintas exigencias de control de movimiento. El eje giratorio con brida y orificio cuadrado facilita un montaje fiable y flexible.
Resumen
Tamaños: NE050 / NE070 / NE090 / NE120 / NE155 / NE205 / NE235
Rango de relaciones: 3–100
Juego angular: P0 (≤1 arcmin), P1 (≤3 arcmin), P2 (≤5–7 arcmin)
Par nominal de salida: 13–1900 Nm
Protección: IP65
Temperatura de funcionamiento: -10 ~ 90 °C
Lubricación: lubricante sintético
Características clave
Pedido / Información del modelo
Serie: DESBOER NE. Tamaños disponibles: NE050, NE070, NE090, NE120, NE155, NE205, NE235. Indicar tamaño, relación y clase de juego al realizar el pedido.
Especificaciones técnicas — Dimensiones (seleccionadas)
Distancia central X (mm): NE050 10 / NE070 12.5 / NE090 18 / NE120 25.5 / NE155 39.5 / NE205 41 / NE235 53.5
Punto de carga Z (mm): NE050 25.5 / NE070 30 / NE090 43 / NE120 55.5 / NE155 63.5 / NE205 76.5 / NE235 96
Datos de rendimiento — Elementos clave
Par de salida nominal (ejemplos, Nm): Relación 3 → NE070 50, NE090 120, NE120 190, NE155 320, NE205 550, NE235 1080. Relación 10 → tamaños hasta 1900 Nm.
Par máximo de aceleración (T2BMax): 1,8× par nominal.
Par de parada de emergencia (T2NOT): 3× par nominal.
Velocidad de entrada nominal (n1N): hasta 5000 rpm para las pequeñas; máximos inferiores para tamaños mayores según modelo y relación.
Velocidad de entrada máxima (n1S): hasta 10000 rpm para las pequeñas; depende del modelo para las grandes.
Clases de juego: P0 (≤1 arcmin), P1 (≤3 arcmin), P2 (≤5–7 arcmin).
Eficiencia (η): ≥97% (relaciones 3–10); ≥94% (relaciones 15–100).
Fuerza radial máxima F2rB (N) ejemplos: NE050 980, NE070 1730, NE090 3250, NE120 7000, NE155 9600, NE205 14500, NE235 27800.
Fuerza axial máxima F2aB (N) ejemplos: NE050 490, NE070 865, NE090 1625, NE120 3500, NE155 4800, NE205 7250, NE235 13900.
Momento de vuelco (Nm) ejemplos: NE050 25, NE070 65, NE090 152, NE120 345, NE155 680, NE205 970, NE235 1840.
Vida útil: 20000 h (operación continua típica 10000 h).
Nivel de ruido (N1=3000 rpm, sin carga) ejemplos: ≤56 / ≤58 / ≤60 / ≤63 / ≤65 / ≤67 / ≤70 dB(A) según tamaño.
Peso ejemplos (kg): NE050 0.6, NE070 1.4, NE090 3.3, NE120 6.9, NE155 13.0, NE205 31.0, NE235 48.0.
Temperatura de funcionamiento: -10 ~ 90 °C. Lubricación: sintética. Grado de protección: IP65. Posición de montaje: cualquier orientación.
Notas
Los valores de fuerzas y momentos se refieren a la carga aplicada en el centro del eje de salida a 100 rpm salvo indicación contraria.
Características técnicas
La serie DESBOER NE es un reductor planetario de precisión diseñado para aplicaciones con servomotores en automatización industrial. Ofrece precisión de posicionamiento, bajo ruido y una amplia gama de relaciones para cubrir distintas exigencias de control de movimiento. El eje giratorio con brida y orificio cuadrado facilita un montaje fiable y flexible.
Resumen
Tamaños: NE050 / NE070 / NE090 / NE120 / NE155 / NE205 / NE235
Rango de relaciones: 3–100
Juego angular: P0 (≤1 arcmin), P1 (≤3 arcmin), P2 (≤5–7 arcmin)
Par nominal de salida: 13–1900 Nm
Protección: IP65
Temperatura de funcionamiento: -10 ~ 90 °C
Lubricación: lubricante sintético
Características clave
- Carter monobloque: mejora la concentricidad, la rigidez a tracción y la resistencia torsional.
- Rodamientos de alta precisión: mayor capacidad de carga radial y axial para una vida útil prolongada.
- Sello de aceite de alta precisión: menor fricción y mayor eficiencia; IP65 en operación continua hasta 90 °C.
- Dientes helicoidales: transmisión de potencia optimizada, menor ruido y mejor precisión de engranaje.
- Diseño planetario integrado: mayor par torsional y densidad de potencia compacta.
Pedido / Información del modelo
Serie: DESBOER NE. Tamaños disponibles: NE050, NE070, NE090, NE120, NE155, NE205, NE235. Indicar tamaño, relación y clase de juego al realizar el pedido.
Especificaciones técnicas — Dimensiones (seleccionadas)
Distancia central X (mm): NE050 10 / NE070 12.5 / NE090 18 / NE120 25.5 / NE155 39.5 / NE205 41 / NE235 53.5
Punto de carga Z (mm): NE050 25.5 / NE070 30 / NE090 43 / NE120 55.5 / NE155 63.5 / NE205 76.5 / NE235 96
Datos de rendimiento — Elementos clave
Par de salida nominal (ejemplos, Nm): Relación 3 → NE070 50, NE090 120, NE120 190, NE155 320, NE205 550, NE235 1080. Relación 10 → tamaños hasta 1900 Nm.
Par máximo de aceleración (T2BMax): 1,8× par nominal.
Par de parada de emergencia (T2NOT): 3× par nominal.
Velocidad de entrada nominal (n1N): hasta 5000 rpm para las pequeñas; máximos inferiores para tamaños mayores según modelo y relación.
Velocidad de entrada máxima (n1S): hasta 10000 rpm para las pequeñas; depende del modelo para las grandes.
Clases de juego: P0 (≤1 arcmin), P1 (≤3 arcmin), P2 (≤5–7 arcmin).
Eficiencia (η): ≥97% (relaciones 3–10); ≥94% (relaciones 15–100).
Fuerza radial máxima F2rB (N) ejemplos: NE050 980, NE070 1730, NE090 3250, NE120 7000, NE155 9600, NE205 14500, NE235 27800.
Fuerza axial máxima F2aB (N) ejemplos: NE050 490, NE070 865, NE090 1625, NE120 3500, NE155 4800, NE205 7250, NE235 13900.
Momento de vuelco (Nm) ejemplos: NE050 25, NE070 65, NE090 152, NE120 345, NE155 680, NE205 970, NE235 1840.
Vida útil: 20000 h (operación continua típica 10000 h).
Nivel de ruido (N1=3000 rpm, sin carga) ejemplos: ≤56 / ≤58 / ≤60 / ≤63 / ≤65 / ≤67 / ≤70 dB(A) según tamaño.
Peso ejemplos (kg): NE050 0.6, NE070 1.4, NE090 3.3, NE120 6.9, NE155 13.0, NE205 31.0, NE235 48.0.
Temperatura de funcionamiento: -10 ~ 90 °C. Lubricación: sintética. Grado de protección: IP65. Posición de montaje: cualquier orientación.
Notas
Los valores de fuerzas y momentos se refieren a la carga aplicada en el centro del eje de salida a 100 rpm salvo indicación contraria.
Características técnicas
- Marca: DESBOER
- Nombre comercial: NE series
- Tamaños de modelo: NE050, NE070, NE090, NE120, NE155, NE205, NE235
- Rango de relaciones: 3–100
- Opciones de juego: P0 (≤1 arcmin), P1 (≤3 arcmin), P2 (≤5–7 arcmin)
- Par nominal: 13–1900 Nm
- Eficiencia: ≥97% (3–10), ≥94% (15–100)
- Protección: IP65
- Temperatura de funcionamiento: -10 ~ 90 °C
- Lubricación: lubricante sintético
- Rango de pesos (ejemplos): 0.6–48.0 kg
- Vida útil: 20000 h (continuo 10000 h)
Catálogos
planetary gearbox NE series
6 Páginas
