Reductor planetario NER series

de engranajes cónicosde engranaje helicoidalangular

Resumen del producto

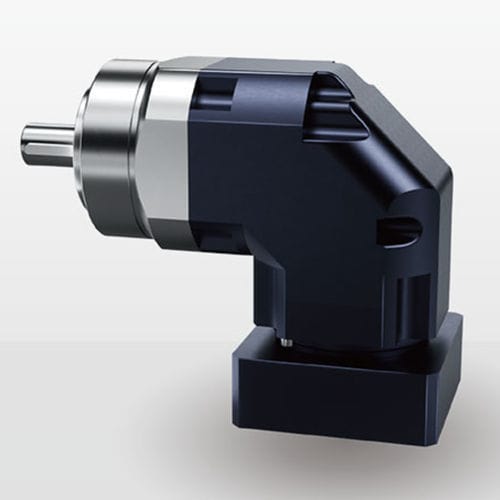

La serie DESBOER NER es un reductor planetario angular rentable y de alta precisión diseñado para aplicaciones servo y de automatización. Proporciona posicionamiento preciso y funcionamiento de bajo ruido, con un amplio rango de relaciones y una brida pasante con orificio cuadrado para una integración flexible en la máquina.

Modelos y datos generales

• Tamaños de modelo: 50, 70, 90, 120, 155, 203, 235
• Rango de relaciones: 3 - 200
• Opciones de holgura: ≤2 arcmin a ≤9 arcmin
• Par de salida nominal: 13 - 1900 Nm

Características clave

• Sello de aceite de alta precisión que reduce la fricción y mejora la eficiencia
• Grado de protección IP65; funcionamiento continuo hasta 90 °C
• Rodamientos de alta precisión que aportan elevada capacidad de carga radial y axial
• Dientes helicoidales para transmisión de potencia optimizada, bajo ruido y mayor precisión
• Etapas planetarias integradas que aumentan la rigidez torsional y la eficiencia de transmisión

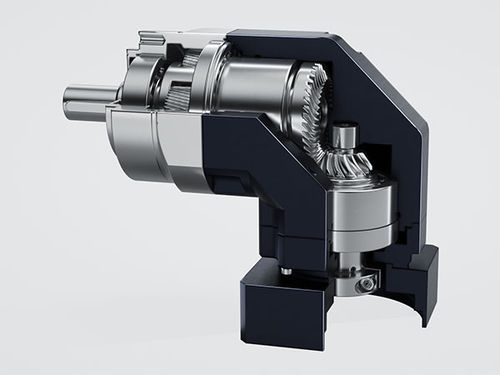

• Etapa cónica (ángulo recto) para una transmisión angular compacta con precisión optimizada

Dimensiones de la serie (seleccionadas)
Serie | NER050 | NER070 | NER090 | NER120 | NER155 | NER205 | NER235
Distancia central X (mm) | 10 | 12.5 | 18 | 25.5 | 39.5 | 41 | 53.5
Punto de carga Z (mm) | 25.5 | 30 | 43 | 55.5 | 63.5 | 76.5 | 96

Datos de rendimiento seleccionados (valores representativos)
Fuerza radial máx. F2eB (N) para rango 3~200 | 980 | 1,730 | 3,250 | 7,000 | 9,600 | 14,500 | 27,800
Fuerza axial máx. F2aB (N) para rango 3~200 | 490 | 865 | 1,625 | 3,500 | 4,800 | 7,250 | 13,900
Momento de vuelco (Nm) para rango 3~200 | 25 | 65 | 152 | 345 | 680 | 970 | 1,840
Velocidad de entrada nominal (rpm) típica: hasta 10.000 (máx depende de modelo y relación)
Vida útil: 20.000 horas (operación continua referencia 10.000 horas)
Eficiencia: ≥95% (rangos típicos), ≥92% para rangos más amplios según el número de etapas
Nivel de ruido (N1 = 3000 rpm, sin carga) dB(A) por tamaños | ≤61 | ≤63 | ≤65 | ≤68 | ≤70 | ≤72 | ≤74

Notas
La serie NER está optimizada para robótica, máquinas CNC y automatización donde se requiere tamaño compacto, alta rigidez y larga vida útil. Tablas técnicas detalladas por modelo (par, fuerzas radiales/axiales, inercia rotacional, pesos, velocidades, clases de holgura y otros parámetros) están disponibles para un dimensionado preciso.

Especificaciones técnicas

• Designación de la serie: NER Series
• Tamaños de modelo: 50, 70, 90, 120, 155, 203, 235
• Rango de relaciones: 3 – 200
• Clases de holgura: Ultrapreciso P0, Preciso P1, Estándar P2 (≤2 arcmin a ≤9 arcmin según selección)
• Rango de par de salida nominal: 13 – 1900 Nm
• Clase de protección: IP65
• Temperatura de servicio: -10 a 90 °C
• Lubricación: Lubricante sintético (llenado de fábrica / lubricante sintético recomendado)
• Eficiencia: ≥95% (típico), ≥92% para rangos extendidos según relación/etapa
• Vida útil: 20.000 h (referencia 10.000 h en operación continua)
• Nivel de ruido (sin carga, 3000 rpm): valores típicos hasta ≤74 dB(A) según el modelo
• Pesos típicos (1 etapa, kg): NER050 1.0; NER070 2.1; NER090 5.8; NER120 11.2; NER155 22.4; NER205 46.8; NER235 83.0
• Fuerzas radiales y axiales máximas y momentos de vuelco varían según el modelo: radial hasta 27,800 N (NER235), axial hasta 13,900 N (NER235)
• Inercia rotacional y tablas detalladas por etapa disponibles en la documentación técnica para dimensionado
• Posición de montaje: cualquier dirección
