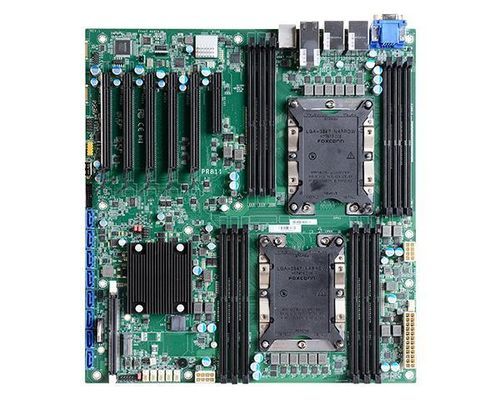

Placa madre EATX PR811-C622

Intel® XeonIntel® C622DDR4-RDIMM

Visión general

La PR811-C622 es una placa base servidor EATX diseñada para aplicaciones de servidores edge e industriales. Admite procesadores Intel® Xeon® Scalable de 1.ª y 2.ª generación (LGA 3647) y hasta 768 GB de DDR4 en 12 zócalos ECC RDIMM, orientada a configuraciones de alto rendimiento, multi‑GPU y con alta densidad de expansión, ofreciendo E/S y almacenamiento empresarial extensos.

Características principales

• Factor de forma EATX (305 mm x 330 mm)
• Soporta Intel® Xeon® Scalable 1.ª y 2.ª generación (LGA 3647), CPUs hasta 165W TDP
• 12 × zócalos 288 pines ECC RDIMM — hasta 768 GB DDR4 (2133/2400/2666/2933 MHz)
• Redes de alta velocidad: 2 × 10GbE Intel® + 2 × GbE Intel®
• Expansión: hasta 5 × PCIe x16 (Gen3), 1 × PCIe x8 (Gen3, borde abierto), 1 × M.2 2280 M-key (PCIe Gen3 x4 NVMe/SATA)
• Almacenamiento: 8 × SATA 3.0 (6 Gb/s) con RAID 0/1/5/10
• Pantalla opcional: VGA (hasta 1920×1200 @60Hz)
• Ranura módulo BMC compatible con SEM2500/SEM2510; IPMI 2.0 disponible en SKU relevantes
• Seguridad: soporte TPM 2.0
• BIOS: Insyde; Certificaciones: CE, FCC, RoHS, UKCA

Especificaciones técnicas

• Modelo: PR811-C622
• Chipset: Intel® C622
• Soporte de procesador: Intel® Xeon® Scalable 1.ª & 2.ª generación (LGA 3647); ejemplos de CPUs listados por el proveedor (TDP varía por SKU)
• Memoria: 12 × 288 pines ECC RDIMM, hasta 768 GB DDR4 (2133/2400/2666/2933 MHz)
• Gráficos/pantalla: 1 × VGA (opcional), hasta 1920×1200 @60Hz
• Slots de expansión: 5 × PCIe x16 (Gen3), 1 × PCIe x8 (Gen3, borde abierto), 1 × M.2 2280 M-key (PCIe Gen3 x4 NVMe/SATA), 1 × ranura módulo BMC (SEM2500/SEM2510)
• Ethernet/Red: 2 × Intel® I210AT (1GbE), 1 × Intel® x557-AT2 (10GbE); E/S trasera típicamente: 2 × GbE (RJ-45), 2 × 10GbE
• E/S trasera representativa: IPMI 2.0 (en SKUs específicos), 1 × RS-232 (DB-9), 4 × USB 3.2 Gen1, pila USB 2.0 opcional, 1 × VGA (opt.)
• E/S interna: 1 × RS-232, 2 × USB 3.2 Gen1, 2 × USB 2.0, 1 × USB 2.0 vertical Tipo A
• Audio: códec ALC887
• Almacenamiento: 8 × SATA 3 (6 Gb/s); RAID 0/1/5/10 soportado
• SMBus: 1 × SMBus; Watchdog: reinicio sistema programable 1–255 s
• Seguridad: TPM 2.0
• Conectores de alimentación: 8‑pin ATX 12V, 24‑pin ATX
• Pila RTC: CR2032
• Soporte OS: Windows 10 IoT Enterprise LTSB RS5 (64-bit), Windows Server 2016/2019, Linux
• Entorno: Operación 0–40°C; Almacenamiento −40–85°C; Humedad 5–90% RH
• Dimensiones: 305 mm × 330 mm (EATX)
• País de origen: Taiwan

Certificaciones y compatibilidad

• Certificaciones: CE, FCC, RoHS, UKCA
• Los módulos y SKU opcionales pueden alterar funciones (BMC/IPMI, VGA)
