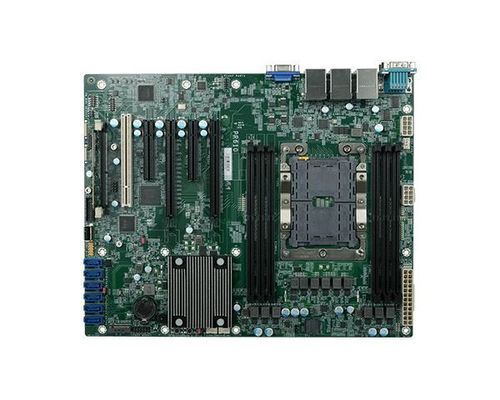

Placa madre ATX PR610-C621

Intel® XeonIntel®DDR4-RDIMM

La PR610‑C621 es una placa base ATX de grado servidor de DFI, diseñada para procesadores Intel® Xeon® Scalable de 1.ª/2.ª generación. Proporciona gran capacidad de memoria, amplias E/S y opciones de expansión para aplicaciones de alto rendimiento como AIoT, visión por máquina e imagen médica.

Puntos clave

• Soporta procesadores Intel® Xeon® Scalable 1.ª/2.ª generación (LGA3647) con chipset Intel® C621
• Seis zócalos DDR4 ECC‑RDIMM, canal único hasta 2933 MHz, hasta 384 GB; soporte para Intel® Optane™ DC persistent memory (con CPUs 2.ª gen compatibles)
• E/S completas: 2× Intel GbE, 1× LAN IPMI dedicada (con SEM2500/SEM2510 opcional), 2× COM, 6× SATA 3.0, 5× USB 2.0, 6× USB 3.1 Gen1
• Expansión múltiple: 2× PCIe x16 (Gen3), 2× PCIe x8 (Gen3, uno open‑edge), 1× PCI, 1× M.2 M key 2280 (SATA/PCIe Gen3 x4 NVMe)
• Soporte de ciclo de vida de CPU prolongado (roadmap Intel IOTG hasta Q3'32)

Descripción del producto
La PR610‑C621 admite Intel® Optane™ DC persistent memory en procesadores Xeon de 2.ª generación compatibles para proporcionar grandes capacidades de memoria persistente y acceso acelerado a datos. Integra Intel® Deep Learning Boost y AVX‑512 para acelerar inferencia y procesamiento de señal/imagen. Los módulos IPMI/BMC opcionales (SEM2500/SEM2510) ofrecen gestión remota avanzada y contención de errores para despliegues de servidor.

Especificaciones

• Procesador: Intel® Xeon® Scalable 1.ª & 2.ª generación (LGA3647), TDP hasta 165W
• Chipset: Intel® C621
• Memoria: 6× DDR4 ECC‑RDIMM 288 pines (hasta 384GB), canal único DDR4 hasta 2933 MHz; soporte Optane™ DC en DIMM3/DIMM6 con CPUs 2.ª gen compatibles
• BIOS: Insyde SPI 128Mbit
• Vídeo: 1× VGA (disponible con SEM2500/SEM2510)
• Expansión/Interfaces: 2× PCIe x16 (Gen3), 2× PCIe x8 (Gen3, uno open edge), 1× PCI, 1× M.2 M key 2280 (SATA/PCIe Gen3 x4 NVMe), SO‑DIMM DDR4 opcional para módulos SEM
• Audio: códec ALC887
• Ethernet: 2× Intel® I210AT GbE; LAN IPMI vía RTL8211F (con SEM2500)
• E/S traseras: 2× RJ‑45 GbE, 1× LAN IPMI dedicada (con SEM2500), 4× USB 3.1 Gen1, 2× USB 2.0 apilados, 1× VGA (con módulo SEM)
• E/S internas: 2× RS‑232, cabeceras USB (2× header USB2.0, 1× USB2.0 Type‑A vertical, 1× header USB3.1 Gen1), 6× SATA 3.0 con RAID 0/1/5/10, SMBus
• Watchdog: reinicio de sistema programable (1–255 s/min)
• Seguridad: TPM 2.0 (opcional)
• Alimentación: ATX (8‑pin 12V, 24‑pin ATX); métricas de consumo según fabricante
• Dimensiones: ATX 305 × 244 mm; grosor PCB 1,6 mm
• Sistemas operativos: Windows 10 IoT Enterprise LTSB RS5 (64‑bit), Windows Server 2012R2/2016, Linux
• Entorno: Operación 0–60°C; almacenamiento −40–85°C; 5–90% HR sin condensación; MTBF 493.780 h @25°C (Telcordia Issue 4)
• Contenido del paquete: placa PR610‑C621, shield I/O (según SKU), tornillo M.2 2280; SEM2500/SEM2510 si se solicita

Aplicaciones y despliegue
Diseñada para gateways AIoT, sistemas de visión por máquina, equipos de imagen médica y otros servidores industriales que requieren alta capacidad de memoria, expansión flexible y gestión remota.
