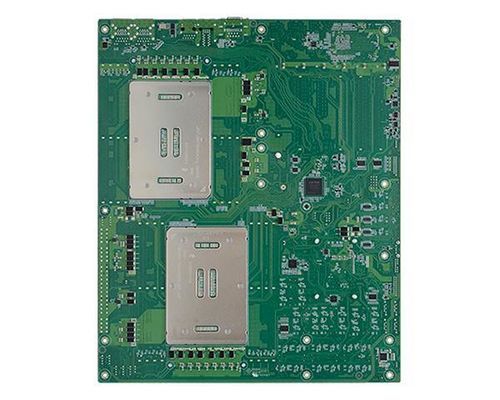

Placa madre ATX ERX810-C741

Intel® XeonIntel®DDR5 SDRAM

La ERX810-C741 es una placa base ATX industrial de clase servidor de DFI, diseñada para procesadores Intel® Xeon® Scalable de 5.ª y 4.ª generación. Combina gran capacidad de memoria, amplia expansión PCIe Gen5 y gestión fuera de banda para aplicaciones en rack y appliances exigentes.

Puntos clave

• Soporte para procesadores Intel® Xeon® Scalable 5.ª/4.ª generación (LGA 4677), incluidos SKU validados de alto TDP.
• Capacidad de memoria elevada: 16 × ranuras DDR5 ECC-RDIMM (hasta 2048 GB), DDR5 hasta 5600 MHz.
• Amplias opciones de expansión y almacenamiento: múltiples ranuras PCIe Gen5 (4 × x16, 2 × x8), soporte M.2 e I/O completo con 4 × Intel® GbE y gestión OOB IPMI/Redfish (BMC AST2600).

Especificaciones técnicas

• Procesador: Compatible con Intel® Xeon® Scalable de 5.ª y 4.ª generación (LGA 4677), TDP hasta 270 W. Ejemplos de SKU validados: Intel® Xeon® Gold 6548Y+, 6548N, 6538N, 6530 y modelos representativos de 4.ª generación.
• Chipset: Intel® C741.
• Memoria: 16 × ECC-RDIMM, hasta 2048 GB; DDR5 hasta 5600 MHz.
• BIOS: Insyde.
• Gestión / BMC: AST2600 con soporte IPMI y Redfish para gestión fuera de banda.
• Pantalla / Gráficos: 1 × DisplayPort (DP) para salida de pantalla única.
• Expansión: 4 × PCIe x16 (Gen5), 2 × PCIe x8 (Gen5), 1 × M.2 M key 2280.
• Audio: Códec ALC888S; conector de audio frontal interno disponible.
• Ethernet / Red: 4 × controladores Intel® I210; LAN IPMI usando RTL8211F.
• E/S traseras: 4 × GbE, 1 × LAN IPMI dedicada, 1 × RS-232/422/485 (DB-9), 4 × USB 3.2 Gen1, 1 × PS/2, 1 × DP.
• E/S internas: 1 × RS-232/422/485, 2 × USB 3.2 Gen1, 2 × USB 2.0, 1 × USB 2.0 vertical, audio frontal, 4 × SATA 3.0 (RAID 0/1/5/10), DIO 16 bits, LPC, SMBus, 2 × MCIO.
• Seguridad: Soporte TPM 2.0.
• Alimentación: Formato / tipo: ATX.
• Entorno / Temperatura de funcionamiento: 0 a 45 °C.
• Mecánica / Dimensiones: 305 × 365 mm; alturas PCB según fabricante.
• Normas y certificaciones: CE, FCC, RoHS, UKCA.
• Contenido del embalaje: Placa ERX810-C741 (770-ERX8101-000G), tornillo y separador M.2, escudo I/O, cable SATA 500 mm, 2 portadores de disipador.
• País de origen: Taiwán.
