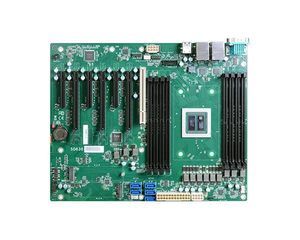

Placa madre ATX ERX610-C741

Intel® Xeon4th Generation Intel® Core™x86

La ERX610-C741 es una placa base para servidor ATX de DFI, diseñada para aplicaciones de servidores edge e industriales, compatible con procesadores Intel® Xeon® Scalable de 5.ª/4.ª generación y con gestión remota fuera de banda avanzada.

Características / Especificaciones técnicas

• Procesador: Compatible con las familias Intel® Xeon® Scalable de 5.ª y 4.ª generación; socket LGA 4677; TDP hasta 270 W. Ejemplos: Intel® Xeon® Gold 6548Y+, 6548N, 6538N, 6530, 6526Y, 5520+, 5515+, 4516Y+, 4514Y, 4510, 4510T, 4509Y; ejemplos de 4.ª generación: Intel® Xeon® Gold 6448Y, 6438N, 6430, 6428N, 6426Y, 6418H, 5420+, 5418N, 5418Y, 5415+, 4416+, 4410T, 4410Y.
• Chipset: Intel® C741.
• Memoria: 8 ranuras ECC RDIMM, hasta 1024 GB; DDR5 hasta 5600 MHz.
• BIOS: Insyde.
• Gestión / BMC: BMC AST2600; gestión remota OOB mediante IPMI y Redfish.
• Vídeo: Salida DisplayPort única (1 x DP).
• Expansión: 3 x PCIe x16 (Gen5), 3 x PCIe x8 (Gen5); 2 x M.2 M-key 2280 para NVMe/SSD.
• Audio: Códec ALC888S; 1 x audio frontal (interno).
• Controladores Ethernet: 2 x Intel® I210AT + 2 x Intel® E610-XAT2; LAN IPMI: RTL8211F.
• I/O trasero: 2 x GbE + 2 x 10GbE; 1 x LAN IPMI dedicado; 1 x RS-232/422/485 (DB-9); 4 x USB 3.2 Gen1; 1 x DP.
• I/O interno: 1 x RS-232/422/485; 2 x USB 3.2 Gen1; 2 x USB 2.0; 1 x USB 2.0 vertical; 1 x conector de audio frontal.
• SATA / Almacenamiento: 4 x SATA 3.0 con soporte RAID 0/1/5/10; 2 x M.2 M-key 2280 para expansión NVMe/almacenamiento.
• DIO / SMBus: DIO de 16 bits; 1 x SMBus.
• Seguridad: TPM 2.0 soportado.
• Alimentación y factor de forma: Factor de forma ATX.
• Entorno: Temperatura de funcionamiento 0 a 60°C.
• Mecánica / Dimensiones: 305 x 244 mm; alturas PCB / lado superior / lado inferior: según indicación del fabricante.

Contenido del paquete

• Placa base ERX610-C741 (770-ERX6101-000G)
• 2 x tornillos M.2 (A32-112016-041G)
• 2 x separadores M.2 (A33-725019-090G)
• 1 x escudo I/O (A49-ERX610-000G)
• 1 x cable de datos SATA (500 mm) (332-553001-005G)
• 1 x soporte del disipador (A51-099027-000G)

País de origen / Opciones

• País de origen: Taiwán.
• Elemento opcional (ejemplo): Disipador CPU A71-101164-000G para LGA 4677 (118 x 82 x 106 mm).
