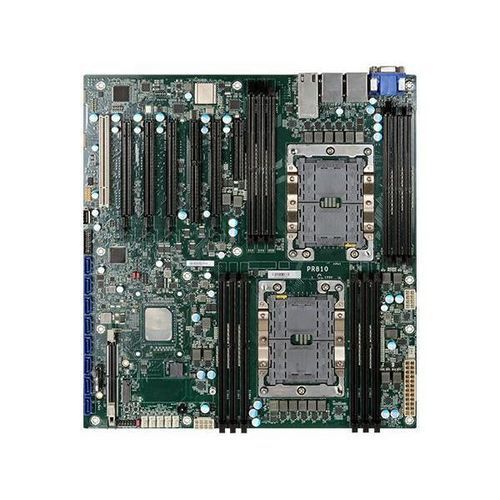

Placa madre EATX PR810-C622

Intel® XeonIntel® C622DDR4 SDRAM

Descripción general
La PR810-C622 es una placa base servidor EATX de DFI, diseñada para aplicaciones de servidores en el borde y entornos industriales. Soporta procesadores Intel® Xeon® Scalable de 1.ª y 2.ª generación (LGA 3647), ofrece gran capacidad de memoria y múltiples opciones de expansión para I/O y almacenamiento de alto rendimiento.

Características clave

• Factor de forma: EATX (305 mm x 330 mm)
• Soporte de procesador: Intel® Xeon® Scalable 1.ª/2.ª generación (LGA 3647), hasta 165W TDP
• Chipset: Intel® C622
• Memoria: 12 x 288 pines ECC RDIMM, hasta 768 GB; DDR4 hasta 2933 MHz; compatible con Intel DC Persistent Memory
• Expansión: 4 x PCIe x16 (Gen3), 1 x PCIe x8 (Gen3, open edge), 1 x PCI, 1 x M.2 M-key 2280 (PCIe Gen3 x4 NVMe/SATA), ranura módulo BMC (SEM2500/2510), 1 x ranura propietaria 100GbE
• Almacenamiento & RAID: 8 x SATA III (6 Gb/s) con RAID 0/1/5/10
• Red: 2 x Intel® 10GbE (x557-AT2), 2 x Intel® GbE (I210AT); E/S trasera: 2 x GbE (RJ-45) y 2 x 10GbE
• E/S trasera e interna: RS-232 (DB-9) trasero e interno, 4 x USB 3.1 Gen1 traseros, múltiples headers USB, VGA opcional, IPMI compartido opcional con i210AT
• Seguridad & gestión: TPM 2.0 opcional, ranura para módulo BMC para gestión remota
• Alimentación: conectores ATX estándar (8 pines ATX 12V, 24 pines ATX); consumo por rail detallado en la hoja de datos
• Sistemas operativos: Windows 10 IoT Enterprise LTSC RS5 (64 bits), Windows Server 2016/2019, Linux
• Entorno: funcionamiento 0 a 40°C; almacenamiento -40 a 85°C; humedad 5 a 90% RH
• Fiabilidad & certificaciones: MTBF 450,938 h @ 25°C (Telcordia Issue 4); certificaciones CE, FCC, RoHS, UKCA

Contenido del embalaje y pedidos

• Contenido estándar: 1 x placa base PR810-C622, 1 x shield I/O, 1 x tornillo M.2 para 2280 (A32-112016-041G), 1 x clip de CPU (348-436471-100G)
• Opcional: módulos SEM2500/2510 suministrados según el número de referencia pedido
• País de origen: Taiwán
• Varias SKU/configuraciones disponibles (ver información de pedido para variantes PR810-C622IR / IRV / IRI)

Especificaciones técnicas

• Modelo: PR810-C622 (EATX)
• Socket de procesador: LGA 3647; compatible con Intel® Xeon® Scalable Platinum/Gold/Silver/Bronze (1.ª y 2.ª generación)
• Chipset: Intel® C622
• Memoria: 12 x 288 pines ECC RDIMM, hasta 768 GB; DDR4 hasta 2933 MHz; soporte Intel DC Persistent Memory
• BIOS: Insyde
• Pantalla: 1 x VGA opcional
• Interfaces de expansión: 4 x PCIe x16 (Gen3), 1 x PCIe x8 (Gen3, open edge), 1 x PCI, 1 x M.2 M-key 2280 (PCIe Gen3 x4 NVMe/SATA), 1 x ranura BMC, 1 x ranura de extensión 100GbE
• SATA: 8 x SATA 3 (6 Gb/s) con RAID 0/1/5/10
• Ethernet: 2 x Intel® I210AT (GbE), 1 x Intel® x557-AT2 (10GbE)
• USB: Trasero 4 x USB 3.1 Gen1; headers internos: USB 2.0 (2x), headers USB 3.1 Gen1 (2x), 1 x USB 2.0 vertical Tipo-A
• Serie: Trasero 1 x RS-232 (DB-9); interno 1 x RS-232
• Codec de audio: ALC887
• Watchdog: reinicio programable por software (1–255 s/min)
• Seguridad: TPM 2.0 opcional
• Conectores de alimentación: 8 pines ATX 12V, 24 pines ATX; consumos detallados en la ficha
• Pila RTC: CR2032
• Sistemas compatibles: Windows 10 IoT Enterprise LTSC RS5 (64 bits), Windows Server 2016/2019, Linux
• Temperatura de funcionamiento: 0 a 40°C; almacenamiento: -40 a 85°C
• Humedad: funcionamiento/almacenamiento 5 a 90% RH
• MTBF: 450,938 h @ 25°C; 305,034 h @ 40°C (Telcordia Issue 4)
• Dimensiones & PCB: EATX 305 mm x 330 mm; grosor PCB 1,8 mm; altura lado superior 32 mm; lado inferior 4,0 mm
• Certificaciones: CE, FCC, RoHS, UKCA
