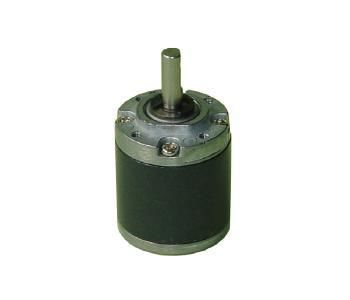

Microrreductor planetaria RP22

coaxialcon eje macizo0 - 0.1 Nm

Resumen del producto
El RP22 es una caja de engranajes / motorreductor planetario de 22 mm diseñada para cortinas motorizadas, instrumentos médicos de precisión y equipos de automatización. Emplea engranajes de metal en polvo y una estructura de apoyo de rodamientos optimizada para mayor resistencia a cargas radiales/axiales y estabilidad en operación continua. Diámetro exterior: 22 mm; diámetro del eje: 4 mm; capacidad de prensa del eje hasta 50 N.

Puntos clave para compradores técnicos

• Categoría de producto: Motores y cajas reductoras planetarias
• Familia de producto: Motorreductor / caja planetaria
• Marca / fabricante: KWC Motor, Dongguan KWC Machinery Co., Ltd.
• Aplicaciones típicas: cortinas motorizadas, cerraduras inteligentes, equipos médicos de precisión, automatización

Señales de especificación

• Diámetro: 22 mm
• Diámetro del eje: 4 mm

Personalización y notas de aprovisionamiento
KWC Motor admite personalización OEM/ODM en voltaje, velocidad, par, diseño de eje, cableado/conectores, integración de reductores, opciones de control y objetivos de ruido/EMC. El precio final se cotiza tras la confirmación de la aplicación, especificaciones, cantidad y requisitos de personalización.

Aplicaciones principales y soluciones

• Hogar inteligente y cortinas motorizadas: Diseñado para persianas motorizadas, motores tubulares y cerraduras automáticas. La construcción con engranajes de metal en polvo favorece un funcionamiento silencioso y resiste las cargas por tracción durante la elevación/descenso.
• Dispositivos médicos y automatización: Adecuado para bombas de infusión de precisión, instrumentos quirúrgicos y pequeños brazos robóticos. Capacidad de carga axial (máx. 6 N) apta para accionamientos por husillo y aplicaciones de empuje/actuador lineal compacto.

Especificaciones técnicas de la caja RP22
Fuente de datos: ficha técnica KWC RP22. Compatible con motores DC de 22 mm, con escobillas o sin escobillas.
Relación | Etapas | Longitud L (mm) | Par nominal | Par máximo momentáneo | Eficiencia
1/4 ~ 1/6 | 1 | 14.4 ±0.5 | 0.03 N·m | 0.09 N·m | 90%
1/16 ~ 1/24 | 2 | 17.9 ±0.5 | 0.12 N·m | 0.36 N·m | 81%
1/64 ~ 1/107 | 3 | 21.4 ±0.5 | 0.24 N·m | 0.72 N·m | 73%
1/256 ~ 1/509 | 4 | 24.9 ±0.5 | 0.30 N·m | 0.90 N·m | 66%

Parámetros mecánicos
Diámetro exterior de caja: 22 mm. Diámetro del eje: 4 mm. Carga radial máxima del eje de salida: 8 N. Carga axial máxima: 6 N. Fuerza máxima de prensa (press‑fit): 50 N.

Por qué elegir el reductor planetario KWC RP22

• Engranajes en metal en polvo y soporte de rodamientos optimizado para mayor resistencia a impactos y capacidad de press‑fit hasta 50 N.
• Personalización flexible para motores 22 mm (por ejemplo RS‑2230) brossados o brushless; opciones de eje: D, roscado o con estrías; grasas opcionales para ambientes de baja (‑15°C) o alta (+80°C) temperatura.
• Montaje de precisión con juego radial controlado ≤ 0.08 mm; conforme a RoHS / REACH.

Notas de compra
Velocidad máxima recomendada de entrada del motor: mantener por debajo de 8.000 rpm para evitar un desgaste acelerado de la grasa y los engranajes. Aplicaciones con mayores velocidades pueden requerir soluciones de lubricación personalizadas.

Características / especificaciones técnicas

• Modelo: RP22
• Diámetro exterior: 22 mm
• Diámetro del eje: 4 mm
• Relaciones de reducción disponibles: 1/4 a 1/509 en 1 a 4 etapas
• Longitud L por etapa: 1 etapa 14.4 ±0.5 mm; 2 etapas 17.9 ±0.5 mm; 3 etapas 21.4 ±0.5 mm; 4 etapas 24.9 ±0.5 mm
• Par nominal por grupo: 0.03 N·m; 0.12 N·m; 0.24 N·m; 0.30 N·m
• Par máximo momentáneo por grupo: 0.09 N·m; 0.36 N·m; 0.72 N·m; 0.90 N·m
• Eficiencia por grupo: 90%; 81%; 73%; 66%
• Carga radial máxima: 8 N
• Carga axial máxima: 6 N
• Fuerza máxima de press‑fit: 50 N
• Material: engranajes de metal en polvo
• Compatibilidad: diseñado para motores DC de 22 mm (brossados o brushless)
• Opciones de eje: D, roscado, estriado
• Opciones de grasa: baja temperatura (‑15°C) / alta temperatura (+80°C)
• Juego radial: ≤ 0.08 mm
• Regulaciones: RoHS / REACH
