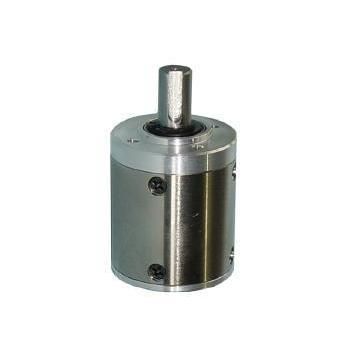

Motorreductor planetario RP38

coaxialcon agujero para chaveta5 - 10 Nm

Resumen del producto
RP38 es un motorreductor / reductor planetario de 38 mm fabricado por KWC Motor, diseñado para automatización industrial, robótica y actuadores compactos. El eje de salida utiliza rodamientos de bolas, con capacidad radial aumentada (150 N) y soporte axial de 80 N; par nominal hasta 8,0 N·m y pico momentáneo hasta 24 N·m.

Datos clave para responsables técnicos

• Categoría de producto: Motorreductores / Reductores planetarios
• Modelo: RP38
• Fabricante: KWC Motor, Dongguan KWC Machinery Co., Ltd.
• Aplicaciones típicas: automatización industrial, robótica, equipos de inspección, actuadores médicos

Personalización y adquisiciones

• Personalización OEM/ODM disponible: tensión, velocidad, par, tipo de eje (D, chaveta, roscado), cableado/conectores, integración de reductor y electrónica de control
• Precios y plazos según especificaciones confirmadas, cantidades y requisitos de personalización

Aplicaciones principales y soluciones

• Automatización industrial pesada: transportadores, máquinas de embalaje automáticas, actuadores de válvulas — adecuado para cargas radiales/axiales elevadas y resistir impactos momentáneos.
• Robótica y equipos especiales: unidades de tracción para robots de inspección, articulaciones de brazos robóticos, dispositivos médicos — la capacidad de impacto momentáneo de 24 N·m protege la mecánica en colisiones o paradas de emergencia.

Especificaciones técnicas RP38 (según hoja de datos)
Relación | Etapas | Longitud L (mm) | Par nominal | Par máximo momentáneo | Eficiencia
1/4 ~ 1/6 | 1 | 30.0 | 0.8 N·m | 2.4 N·m | 90%
1/16 ~ 1/36 | 2 | 39.5 | 3.0 N·m | 9.0 N·m | 81%
1/64 ~ 1/216 | 3 | 49.2 | 6.0 N·m | 18 N·m | 73%
1/256 ~ 1/1296 | 4 | 58.7 | 8.0 N·m | 24 N·m | 66%

Parámetros mecánicos
Diámetro exterior del reductor: 38 mm. Diámetro del eje: 8 mm (D‑cut 7 mm opcional). Salida con rodamientos de bolas. Carga radial máxima: 150 N. Carga axial máxima: 80 N. Juego radial típico: ≤ 0,06 mm. Prueba de presión de montaje: eje soporta hasta 120 N. Grasa para amplio rango térmico opcional: −15 °C a +80 °C.

Características / especificaciones técnicas

• Modelo: RP38
• Diámetro: 38 mm
• Diámetro de eje: 8 mm (D 7 mm opcional)
• Rango de relaciones: 1:4 a 1:1296
• Par nominal: hasta 8,0 N·m
• Par máximo momentáneo: hasta 24 N·m
• Carga radial máx.: 150 N
• Carga axial máx.: 80 N
• Eficiencias típicas: 90% / 81% / 73% / 66% según etapas
• Longitudes L: 30.0 / 39.5 / 49.2 / 58.7 mm
• Opciones de eje: D‑cut, chaveta, roscado
• Soporte de eje: rodamientos de bolas
• Juego radial: ≤ 0,06 mm
