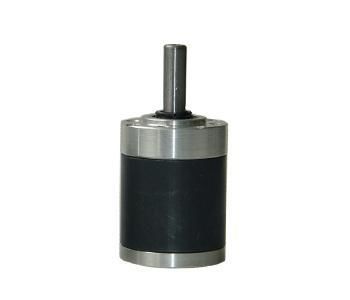

Microrreductor planetaria RP28

coaxialcon eje macizocon eje enchavetado

Descripción general del producto
RP28 es un reductor / motorreductor planetario de 28 mm diseñado para aplicaciones industriales y de precisión, como válvulas eléctricas de alta carga, accionamientos robóticos y equipos médicos. El reductor tiene un diámetro exterior de 28 mm, salida soportada por rodamientos de bolas y varias relaciones de engranaje. Par nominal hasta 1,0 N·m y picos momentáneos hasta 3,0 N·m.

Puntos clave para compradores técnicos

• Categoría de producto: Motores reductores y reductores planetarios
• Familia de motor: Motor reductor planetario / reductor
• Marca / fabricante: KWC Motor, Dongguan KWC Machinery Co., Ltd.
• Aplicaciones típicas: válvulas eléctricas de alta carga, brazos robóticos, equipos médicos

Aplicaciones principales y soluciones

• Automatización industrial y válvulas eléctricas: Adecuado para válvulas de control de fluido, actuadores de compuertas y máquinas expendedoras. La salida con rodamientos de bolas proporciona transmisión estable en ciclos frecuentes de arranque/parada y altas cargas laterales; par nominal hasta 1,0 N·m.
• Robótica y movimiento de precisión: Empleado en accionamientos de bujes de inspección, bombas peristálticas médicas y displays rotativos publicitarios. Soporta picos de torque momentáneos hasta 3,0 N·m para proteger el equipo en sobrecargas.

Especificaciones técnicas del reductor RP28
Relación | Etapas | Longitud L (mm) | Par nominal | Par máximo momentáneo | Eficiencia
1/4 ~ 1/5 | 1 | 23.3 ±0.5 | 0.1 N·m | 0.3 N·m | 90%
1/16 ~ 1/25 | 2 | 29.0 ±0.5 | 0.4 N·m | 1.2 N·m | 81%
1/64 ~ 1/125 | 3 | 34.7 ±0.5 | 0.8 N·m | 2.4 N·m | 73.9%
1/256 ~ 1/625 | 4 | 40.4 ±0.5 | 1.0 N·m | 3.0 N·m | 66%

Parámetros mecánicos

• Diámetro exterior del reductor: 28 mm
• Diámetro del eje: 6 mm (plano D: 5,5 mm)
• Eje de salida soportado por rodamientos de bolas
• Carga radial máxima: 50 N
• Carga axial máxima: 30 N

Personalización y notas de aprovisionamiento

• Personalización OEM/ODM disponible para tensión, velocidad, par, diseño de eje, cable/conector, integración de caja de engranajes y requisitos de control
• Compatible con motores de la serie 28 mm (p. ej. RS-385/395) en versiones con escobillas o sin escobillas
• Opciones de eje de salida: eje de 6 mm con chaveta, rosca o doble plano; longitud y características personalizables
• Soporta par momentáneo hasta 3,0 N·m para aplicaciones con alto par de arranque

Características de diseño

• Rodamientos de bolas: mayor capacidad de carga radial y axial frente a casquillos
• Engranajes de metal en polvo: material de alta densidad con buena resistencia al desgaste y al impacto
• Validación de ajuste por prensa: centro del eje validado para fuerzas de prensa hasta 60 N
• Conformidad: RoHS / REACH

Características / resumen técnico

• Modelo / serie: RP28
• Diámetro exterior: 28 mm
• Diámetro del eje: 6 mm (plano D 5,5 mm)
• Rangos de relación disponibles: 1/4~1/5, 1/16~1/25, 1/64~1/125, 1/256~1/625
• Etapas: 1, 2, 3, 4
• Longitudes L (mm): 23.3 ±0.5, 29.0 ±0.5, 34.7 ±0.5, 40.4 ±0.5
• Par nominal: 0.1 N·m (1 etapa) a 1.0 N·m (4 etapas)
• Par máximo momentáneo: hasta 3.0 N·m
• Eficiencia por etapa: 90%, 81%, 73.9%, 66%
• Carga radial máxima: 50 N
• Carga axial máxima: 30 N
• Tipo de rodamiento: rodamientos de bolas (estándar)
• Materiales / características: engranajes de metal en polvo, centro de eje validado para ajuste
