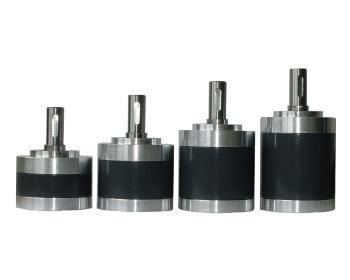

Motorreductor brushless RP62

con escobillasplanetariocoaxial

Resumen del producto
KWC Motor RP62 es un motorreductor/ reductor planetario de la gama 62 mm, diseñado para aplicaciones que requieren elevada rigidez de eje y capacidad axial. La configuración estándar incluye un eje de salida de 14 mm con rodamientos, capacidad axial hasta 200 N y variantes de reducción en 1–4 etapas. El par nominal alcanza 30 N·m (momentáneo hasta 90 N·m) en la versión de 4 etapas.

Datos clave para compradores técnicos

• Categoría de producto: Motores y reductores planetarios
• Modelo: RP62
• Marca / fabricante: KWC Motor (Dongguan KWC Machinery Co., Ltd.)
• Aspectos mecánicos: diámetro 62 mm, eje de salida 14 mm con rodamientos, carga axial 200 N, carga radial 300 N

Aplicaciones principales y soluciones

• Elevación por husillo y actuadores lineales: el eje robusto de 14 mm y la capacidad axial de 200 N permiten el acoplamiento directo a husillos de bolas y actuadores lineales para escritorios ajustables, mecanismos de elevación y sistemas de posicionamiento, manteniendo la alineación bajo cargas de empuje/tirón.
• Mezclado industrial y grandes compuertas: apto para mezcladores, válvulas de proceso y grandes puertas giratorias/deslizantes donde la rigidez del eje y la resistencia a impactos momentáneos (hasta 90 N·m) compensan variaciones de par o cargas de viento/impacto.

Especificaciones técnicas del reductor RP62
Fuente: hoja de datos KWC RP62. Estándar: eje de salida 14 mm con rodamientos.
Relación de transmisión (ejemplos) | Etapas | Longitud L (mm) | Par nominal | Par máximo momentáneo | Rendimiento
1/3.6 ~ 1/5.33 | 1 | 37.8 ±0.5 | 3 N·m | 9 N·m | 90%
1/13 ~ 1/28 | 2 | 49.5 ±0.5 | 12 N·m | 36 N·m | 81%
1/43 ~ 1/121 | 3 | 60.8 ±0.5 | 24 N·m | 72 N·m | 73%
1/154 ~ 1/307 | 4 | 71.9 ±0.5 | 30 N·m | 90 N·m | 66%

Parámetros mecánicos adicionales

• Diámetro exterior del reductor: 62 mm
• Diámetro del eje de salida: 14 mm (versión heavy-shaft)
• Soporte del eje: rodamientos a bolas
• Carga radial máxima: 300 N
• Carga axial máxima: 200 N
• Par nominal de la serie: hasta 30 N·m; par de choque momentáneo hasta 90 N·m

Personalización y control de calidad

• Opciones OEM/ODM: tensión, velocidad, par, diseño del eje (ranura de chaveta, orificio roscado, eje escalonado), cable/conector, integración del reductor, objetivos de control, requisitos de ruido/EMC, eje inoxidable opcional para ambientes corrosivos.
• Compatibilidad de motor: normalmente se combina con motores con escobillas/sin escobillas de 60 mm o mayores según potencia y montaje.
• Controles de calidad: verificación de empaque por presión (ensamblaje de eje soporta hasta 300 N de fuerza de presión) e inspección saliente al 100% para ruido, corriente y juego.

Características / Especificaciones técnicas

• Modelo: RP62
• Marca: KWC Motor
• Diámetro reductor: 62 mm
• Eje de salida: 14 mm heavy-shaft con rodamientos
• Capacidad de carga axial: hasta 200 N
• Capacidad de carga radial: hasta 300 N
• Par nominal por etapas: 3 N·m (1), 12 N·m (2), 24 N·m (3), 30 N·m (4)
• Par momentáneo por etapas: 9 N·m, 36 N·m, 72 N·m, 90 N·m
• Eficiencia: aprox. 90% → 66% según número de etapas
• Relaciones disponibles: 1:3.6–1:5.33; 1:13–1:28; 1:43–1:121; 1:154–1:307
• Longitud L (típica): 37.8 ±0.5 mm (1 etapa) → 71.9 ±0.5 mm (4 etapas)
