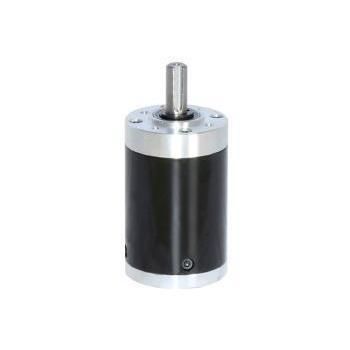

Reductor planetario RP48

coaxialcon eje macizo10 - 20 Nm

Descripción del producto
El RP48 es una caja de cambios/motorreductor planetario de 48 mm diseñada para transmisiones industriales de alta carga, cabrestantes y chasis robóticos. La salida con rodamientos de bolas soporta cargas radiales hasta 200 N. Rangos de relación desde 1:4,44 hasta 1:2510 en 1 a 5 etapas. Par nominal hasta 20 N·m y par pico momentáneo hasta 60 N·m.

Puntos clave para compradores técnicos

• Categoría de producto: Planetary Gear Motors & Gearboxes
• Familia: Planetary Gear Motor / Gearbox
• Marca / fabricante: KWC Motor, Dongguan KWC Machinery Co., Ltd.
• Aplicaciones típicas: transmisiones industriales, cabrestantes, chasis robóticos

Señales de especificación

• Diámetro: 48 mm
• Diámetro de eje: 10 mm (eje en D)
• Carga radial máxima: 200 N
• Carga axial máxima: 100 N

Aplicaciones principales y soluciones

• Chasis robóticos y plataformas móviles: apto para robots de inspección sobre orugas, chasis AGV de gran carga y módulos de exoesqueleto accionados. Proporciona 20 N·m de par continuo en configuraciones de varias etapas.
• Izado industrial y cabrestantes: adecuado para cabrestantes eléctricos compactos, elevadores y sistemas de seguimiento solar; la salida con rodamientos de bolas soporta fuerzas de tracción radial de hasta 200 N.

Especificaciones técnicas del RP48 (tabla)
Relación | Etapas | Longitud L (mm) | Par nominal | Par pico momentáneo | Eficiencia
1/4,44 | 1 | 37,8 ±0,5 | 2,0 N·m | 6 N·m | 90%
1/17 ~ 1/22 | 2 | 48,4 ±0,5 | 8,0 N·m | 25 N·m | 81%
1/65 ~ 1/106 | 3 | 58,8 ±0,5 | 16 N·m | 50 N·m | 73%
1/247 ~ 1/515 | 4 | 71,2 ±0,5 | 20 N·m | 60 N·m | 66%
1/945 ~ 1/2510 | 5 | 81,6 ±0,5 | 20 N·m | 60 N·m | 59%

Parámetros mecánicos
Diámetro exterior del reductor: 48 mm. Diámetro del eje: 10 mm (eje en D). Eje de salida soportado por rodamientos de bolas. Carga radial máxima: 200 N. Carga axial máxima: 100 N. Fuerza máxima de inserción: 150 N. Juego radial ≤ 0,06 mm.

Personalización y notas de fabricación

• Soporta personalización OEM/ODM para tensión, velocidad, par, diseño del eje (estriado o chaveta), cableado/conectores, integración del reductor, control y lubricación (por ejemplo, grasa EP).
• Compatible con motores de 48 mm, 50 mm o de mayor potencia (ej.: serie 50707).
• Ensamblaje de precisión con juego radial controlado ≤ 0,06 mm; salida con rodamientos para mejorar la vida útil bajo cargas laterales.

Características / especificaciones técnicas

• Modelo: RP48
• Diámetro exterior: 48 mm
• Diámetro del eje: 10 mm (eje en D)
• Tipo de rodamiento: rodamientos de bolas (eje de salida)
• Carga radial máxima: 200 N
• Carga axial máxima: 100 N
• Fuerza máxima de inserción: 150 N
• Par nominal: hasta 20 N·m
• Par pico momentáneo: hasta 60 N·m
• Rango de relaciones: 1:4,44 a 1:2510 (1 a 5 etapas)
• Etapas y longitudes típicas: 1 etapa 37,8 ±0,5 mm; 2 etapas 48,4 ±0,5 mm; 3 etapas 58,8 ±0,5 mm; 4 etapas 71,2 ±0,5 mm; 5 etapas 81,6 ±0,5 mm
• Eficiencia por etapa ejemplo: 1 etapa ~90%; 2 etapas ~81%; 3 etapas ~73%; 4 etapas ~66%; 5 etapas ~59%
