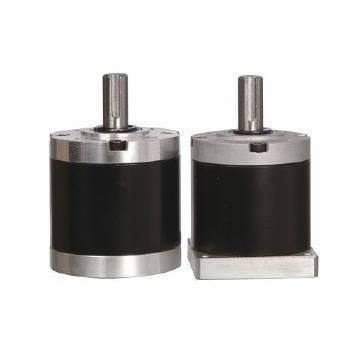

Reductor planetario RP56

coaxialcon agujero para chaveta20 - 50 Nm

Resumen del producto
RP56 es una caja de engranajes planetarios (motorreductor / reductor) diseñada para plataformas móviles de alta carga y equipos de elevación industriales. Diámetro exterior nominal: 60 mm (confirmar la dimensión final en el plano antes de diseño/compra). Diámetro de eje de salida estándar: 12 mm. Rango de relaciones: 1:3,6 a 1:307. Par nominal hasta 45 N·m, par máximo momentáneo hasta 110 N·m, con salida soportada por rodamientos de bolas estándar.

Puntos clave para compradores técnicos

• Categoría de producto: Planetary Gear Motors & Gearboxes
• Modelo: RP56
• Fabricante / Marca: KWC Motor, Dongguan KWC Machinery Co., Ltd.
• Aplicaciones típicas: AGV y robots móviles pesados, cabrestantes industriales y equipos de elevación

Señales de especificación

• Diámetro exterior (nominal): 60 mm (confirmar en plano)
• Diámetro de eje de salida: 12 mm (opciones: chavetero / doble D / roscado)

Aplicaciones principales y soluciones

• AGV pesados y robots móviles: Indicado para AGV portuarios, chasis AMR de gran carga y robots de servicio. RP56 entrega hasta 45 N·m de par continuo y, con soporte por rodamientos, puede accionar directamente sistemas de buje/rueda para un desplazamiento fiable de cargas pesadas.
• Cableados industriales y maquinaria de construcción: Aplicable a cabrestantes eléctricos, equipos de elevación y sistemas de seguimiento fotovoltaico. Capacidad de carga radial 400 N y resistencia de montaje por presión 300 N para entornos exteriores exigentes.

Especificaciones técnicas del reductor RP56
Relación | Etapas | Longitud L (mm) | Par nominal | Par máximo momentáneo | Eficiencia
1/3.6 ~ 1/5.33 | 1 | 40.3 ±0.5 | 4 N·m | 12 N·m | 90%
1/13 ~ 1/28 | 2 | 53.8 ±0.5 | 18 N·m | 50 N·m | 81%
1/43 ~ 1/121 | 3 | 67.2 ±0.5 | 36 N·m | 100 N·m | 73%
1/154 ~ 1/307 | 4 | 80.6 ±0.5 | 45 N·m | 110 N·m | 66%

Parámetros mecánicos

• Configuración de salida: eje con soporte de rodamientos de bolas
• Carga radial máxima: 400 N
• Carga axial máxima: 120 N
• Fuerza de prensa máxima: 300 N

Personalización y notas de aprovisionamiento

• Soporte para personalización OEM/ODM en tensión, velocidad, par y diseño de eje
• Opciones de eje de salida: 12 mm; chavetero, doble D o roscado disponibles
• Opciones de protección: sellado IP54 / IP65 opcional para entornos con polvo o humedad
• Requisitos de control, ruido y EMC pueden ser abordados a petición

Características técnicas / Especificaciones

• Modelo: RP56
• Diámetro exterior nominal: 60 mm
• Diámetro del eje de salida: 12 mm (chavetero personalizable)
• Tipo de rodamientos: rodamientos de bolas estándar
• Rangos de relación: 1:3.6–1:5.33 (1 etapa); 1:13–1:28 (2 etapas); 1:43–1:121 (3 etapas); 1:154–1:307 (4 etapas)
• Longitudes L por etapa: 1 etapa 40.3 ±0.5 mm; 2 etapas 53.8 ±0.5 mm; 3 etapas 67.2 ±0.5 mm; 4 etapas 80.6 ±0.5 mm
• Par nominal por etapa: 1 etapa 4 N·m; 2 etapas 18 N·m; 3 etapas 36 N·m; 4 etapas 45 N·m
• Par máximo momentáneo por etapa: 12 N·m; 50 N·m; 100 N·m; 110 N·m
• Eficiencias: 90%, 81%, 73%, 66%
