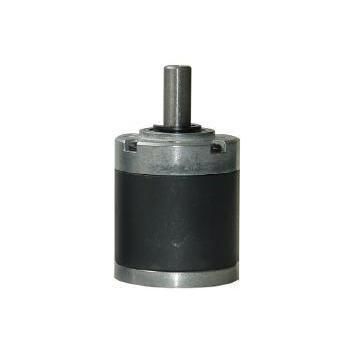

Microrreductor planetaria RP36

coaxialcon eje macizo1 - 5 Nm

Descripción del producto
RP36 es una caja de engranajes planetarios / motorreductor de 36 mm diseñada para integración con plataformas de motor de 36 mm. La salida cuenta con rodamiento que soporta cargas radiales hasta 100 N y axiales hasta 50 N. Rangos de relación disponibles: 1/3,7–1/5,2, 1/14–1/27, 1/51–1/139, 1/189–1/721. Par continuo nominal hasta 5,0 N·m; par momentáneo/impacto hasta 12 N·m.

Puntos clave para compradores técnicos

• Categoría de producto: Planetary Gear Motors & Gearboxes
• Familia de motor: Planetary Gear Motor / Gearbox (clase 36 mm)
• Marca / fabricante: KWC Motor, Dongguan KWC Machinery Co., Ltd.
• Aplicaciones típicas: automatización industrial, articulaciones robóticas, puertas automáticas, cintas transportadoras

Señales de especificación

• Diámetro: 36 mm
• Eje: 8 mm estándar (opción D de 7 mm)

Personalización y notas de aprovisionamiento

• KWC Motor ofrece personalización OEM/ODM: tensión, velocidad, par, diseño del eje (doble D, chaveta, roscado), cable/conector, integración de encoder y placa de control, mejora de materiales del engranaje, objetivos de ruido/EMC.
• El precio final y los plazos se confirman tras validar la aplicación, especificaciones, cantidades y personalizaciones.

Aplicaciones principales y soluciones

• Robots industriales y brazos robóticos: Diseñado para articulaciones de robots, accionamientos de buje de rueda de AGV y equipos de soldadura automatizados. Proporciona precisión bajo carga con salida apoyada en rodamientos y hasta 5,0 N·m de par continuo.
• Puertas automáticas y sistemas de transporte: Adecuado para puertas correderas comerciales, transportadores industriales y pantallas rotativas pesadas. Puede soportar par de arranque/impacto momentáneo hasta 12 N·m para cargas de alta inercia.

Especificaciones técnicas del RP36 (tabla)
Relación | Etapas | Longitud L (mm) | Par nominal | Par momentáneo máx. | Eficiencia
1/3.7 ~ 1/5.2 | 1 | 26.5 ±0.5 | 0.5 N·m | 1.5 N·m | 90%
1/14 ~ 1/27 | 2 | 32.7 ±0.5 | 2.0 N·m | 6.0 N·m | 81%
1/51 ~ 1/139 | 3 | 39.0 ±0.5 | 4.0 N·m | 10 N·m | 73%
1/189 ~ 1/721 | 4 | 45.0 ±0.5 | 5.0 N·m | 12 N·m | 66%

Parámetros mecánicos
Diámetro exterior de la caja: 36 mm. Diámetro de eje: 8 mm (opción D de 7 mm). Eje de salida con rodamientos. Carga radial máx.: 100 N. Carga axial máx.: 50 N. Fuerza máxima de encaje: 120 N. Par de impacto momentáneo hasta 12 N·m. Juego radial controlado dentro de 0,07 mm.

Características / Especificaciones técnicas

• Modelo / serie: RP36
• Diámetro: 36 mm
• Eje: 8 mm (opción 7 mm D)
• Rodamientos: rodamientos a bolas en la salida
• Carga radial máx.: 100 N
• Carga axial máx.: 50 N
• Fuerza de encaje máx.: 120 N
• Par continuo nominal: hasta 5,0 N·m según relación
• Par momentáneo máx.: hasta 12 N·m
• Relaciones disponibles: 1/3,7 ~ 1/5,2, 1/14 ~ 1/27, 1/51 ~ 1/139, 1/189 ~ 1/721
• Longitud L (mm) por etapas: 1 etapa 26.5 ±0.5; 2 etapas 32.7 ±0.5; 3 etapas 39.0 ±0.5; 4 etapas 45.0 ±0.5
• Eficiencias aproximadas por etapa: 90%, 81%, 73%, 66%
• Personalización: compatible con motores 36 mm con/sin escobillas, opciones de eje (doble D, chaveta, roscado), materiales de engranaje reforzables bajo demanda
