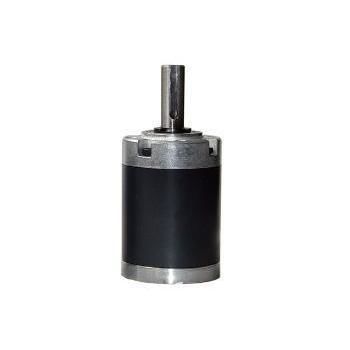

Reductor planetario RP42

coaxialcon eje macizocon eje enchavetado

Descripción del producto

• RP42 es una caja reductor planetaria / motorreductor de 42 mm diseñada para aplicaciones industriales y robóticas exigentes. Soporte mediante rodamientos, carga radial hasta 200 N, carga axial hasta 100 N, relaciones de reducción de 1:3.7 a 1:721, par nominal hasta 15 N·m, par máximo momentáneo hasta 38 N·m.

Puntos clave para compradores técnicos

• Categoría de producto: Planetary Gear Motors & Gearboxes
• Familia de motor: motorreductor / caja planetaria
• Marca / fabricante: KWC Motor, Dongguan KWC Machinery Co., Ltd.
• Aplicaciones típicas: automatización industrial, AGV/AMR, robótica, equipos de precisión

Señales de especificación

• Diámetro: 42 mm

Personalización y notas de aprovisionamiento

• Opciones OEM/ODM: tensión, velocidad, par, diseño de árbol (8 mm estándar, 10 mm opcional), cable o conector, integración de caja, interfaz de control, objetivos de ruido/EMC.
• Presupuestos: precio tras confirmar aplicación, especificaciones, cantidad y requisitos de personalización.

Aplicaciones principales y soluciones

• Automatización industrial pesada y AGV: adecuado para accionamientos de cubo de rueda de AGV, máquinas de embalaje automáticas y actuadores de válvulas pesadas; par nominal hasta 15 N·m y capacidad axial hasta 100 N, indicado como núcleo de potencia para robots móviles.
• Robótica a gran escala y equipos especializados: usado en chasis de robots de inspección, juntas de brazos robotizados y exoesqueletos de rehabilitación; resistencia a impactos momentáneos de 38 N·m mejora la fiabilidad ante colisiones o paradas de emergencia.

Especificaciones técnicas del reductor RP42 (tabla)
Relación | Etapas | Longitud L (mm) | Par nominal | Par momento máximo | Eficiencia
1/3.7 ~ 1/5.2 | 1 | 34.0 | 1.5 N·m | 3 N·m | 90%
1/14 ~ 1/27 | 2 | 44.2 | 4 N·m | 12 N·m | 81%
1/50 ~ 1/139 | 3 | 54.4 | 10 N·m | 25 N·m | 73%
1/189 ~ 1/721 | 4 | 64.6 | 15 N·m | 38 N·m | 66%

Parámetros mecánicos

• Diámetro exterior de la caja: 42 mm
• Diámetro del eje de salida: 8 mm estándar (10 mm opcional)
• Eje de salida soportado por rodamientos
• Carga radial máxima: 200 N
• Carga axial máxima: 100 N
• Resistencia a impacto momentáneo: hasta 38 N·m

Notas de diseño y calidad

• Soporte de carga: capacidad radial hasta 200 N conseguida mediante soporte por rodamientos y materiales de engranaje resistentes.
• Montaje: verificación por prensa con fuerza de ensamblaje de eje hasta 150 N; holgura radial controlada dentro de 0,06 mm.
• Opción ambiental: grasa de amplio rango térmico disponible para -15°C a +80°C.

Preguntas frecuentes de compra (selección)

• Diferencia vs RP38: RP42 ofrece mayor par y capacidad de carga (RP42 nominal hasta 15 N·m, momentáneo 38 N·m, radial 200 N; RP38: 8 N·m, 24 N·m, 150 N).
• Aplicaciones extremas: apto para robots móviles AGV/AMR, puertas automáticas pesadas, articulaciones de brazos robóticos industriales y sistemas que requieren alto par.
• Fuerza de ensamblaje: el eje de salida puede soportar hasta 150 N para un montaje por prensa seguro.

Características / especificaciones técnicas

• Modelo / Serie: RP42
• Marca / Fabricante: KWC Motor, Dongguan KWC Machinery Co., Ltd.
• Diámetro: 42 mm
• Relaciones disponibles: 1:3.7 a 1:721
• Etapas: 1 a 4
• Longitud L (mm) por etapa: 34.0 / 44.2 / 54.4 / 64.6
• Par nominal por etapa: 1.5 / 4 / 10 / 15 N·m
• Par momento máximo por etapa: 3 / 12 / 25 / 38 N·m
• Eficiencia por etapa: 90% / 81% / 73% / 66%
• Opciones de eje de salida: 8 mm estándar, 10 mm opcional; admite chaveta, eje roscado o perfil D
• Tipo de rodamiento: rodamientos estándar
• Carga radial máx.: 200 N
• Carga axial máx.: 100 N
• Prueba de ensamblaje: hasta 150 N
• Holgura radial: ≤ 0,06 mm
• Opciones: perfil de eje, adaptación de motor, grasa rango -15°C a +80°C
