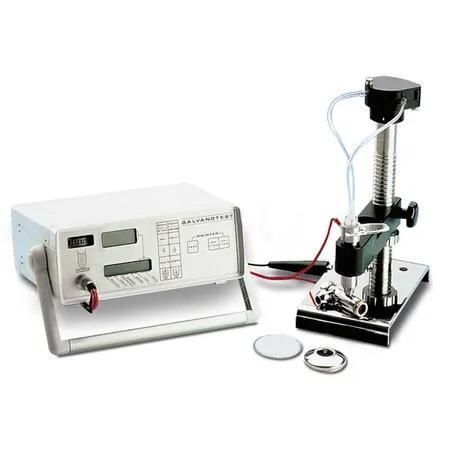

Medidor de espesores de acero GalvanoTest 2000

para materiales no ferrososde metalde revestimiento

Descripción
Método coulombimétrico (decapado anódico) para la medición de espesor de recubrimiento sobre acero, metales no férricos y sustratos aislantes. Adecuado para sistemas mono y multicapa (p. ej. Ni sobre acero, Zn sobre acero, Sn sobre Cu, Ag sobre Cu, Cu sobre epoxi). GalvanoTest proporciona valores precisos de espesor sin dañar el sustrato. Instrumento basado en microprocesador, de manejo sencillo y con formación mínima requerida.

Principio de medición
Basado en la ley de Faraday, GalvanoTest disuelve electrolíticamente un área definida del recubrimiento. Una celda de medición, rellena con un electrolito adaptado a la combinación recubrimiento/sustrato, se coloca sobre la muestra y se sella con una junta (p. ej. 8 mm2, 4 mm2). Una corriente controlada elimina el recubrimiento; un cambio característico de tensión detiene el proceso y el espesor se muestra en µm o mils.

Diseño
Celda de medición
Celda disponible para superficies planas o curvas (radio de curvatura hasta 3 mm) y para áreas muy pequeñas. El modelo 2000 puede incluir un pulsador de aire para asegurar la circulación del electrolito. Existe una copa de electrolito para sumergir alambres y piezas pequeñas; compatible con ambos modelos.

Soporte
Soporte ajustable para el posicionamiento preciso de la celda sobre la muestra. La bomba distribuidora de electrolito puede montarse en el soporte o en el equipo según la configuración.

Unidad de proceso
Unidad de proceso con microprocesador, pantalla LCD interactiva y teclado táctil. Se pueden introducir programas de medición, visualizar resultados en la pantalla alfanumérica y exportar vía interfaces a PC, impresora MiniPrint o registrador Y‑T. La curva de tensión característica puede imprimirse para análisis trazables.

¿GalvanoTest 2000 o 3000?
GalvanoTest 2000 es el equipo básico para una amplia gama de combinaciones recubrimiento/sustrato y mediciones multicapa. GalvanoTest 3000 añade una bomba de electrolito integrada en el soporte, celdas de cambio rápido para diferentes electrolitos y llenado/vaciado automático para reducir el consumo de electrolito. El 3000 permite áreas de medición muy pequeñas hasta 0,25 mm2.

Contenido del suministro

• Equipo GalvanoTest
• Interfaz para impresora MiniPrint o PC
• Salida de datos para registrador Y‑T
• Soporte de medición estándar con celda y boquilla pulsadora
• Cable de conexión equipo/soporte
• Junta A (8 mm2)
• Junta B (4 mm2)
• 3 frascos de electrolito (100 ml cada uno) según selección del cliente
• Pipetas
• Botella para electrolito usado
• Botella pulverizadora
• Lápiz de goma
• Paquete de papel absorbente
• Manual de instrucciones

Especificaciones técnicas

• Rango de medida: 0,05 µm – 75 µm
• Espesor de capa: hasta 75 µm
• DT / NDT: DT
• Sustratos aptos: acero, metales no férricos, bases aislantes
• Áreas de medida/juntas estándar: A (8 mm2), B (4 mm2); otras dimensiones disponibles
• Opciones de celda: superficies planas/curvas (≥ 3 mm de radio); copa de electrolito para piezas pequeñas y alambres
• GalvanoTest 2000: modelo básico; opción con pulsador de aire
• GalvanoTest 3000: bomba de electrolito integrada, celdas de cambio rápido, área mínima 0,25 mm2
• Unidad de proceso: microprocesador, LCD interactivo, teclado táctil; salidas a PC, MiniPrint, registrador Y‑T; curva de tensión imprimible
