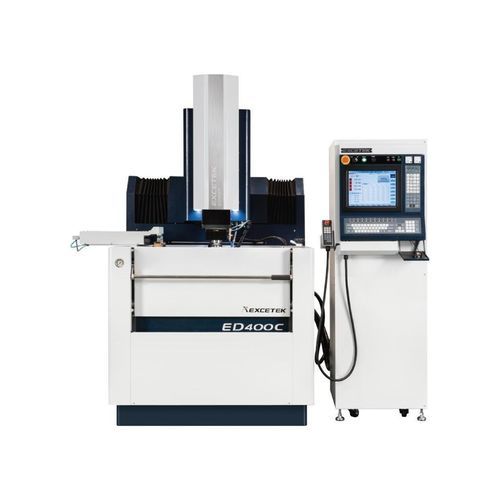

Máquina de electroerosión por penetración ED400C

wire EDMCNC

Descripción corta
Electroerosión por penetración CNC ED400C con desplazamiento X/Y 400 x 300 mm, Z 350 mm y mesa 700 x 400 mm. Adecuada para la producción de moldes de tamaño medio y aplicaciones generales de electroerosión por penetración.

Descripción general
El ED400C es una máquina CNC de electroerosión por penetración orientada a la producción, diseñada para manejar moldes medianos y trabajos de erosión por penetración de precisión. Equilibra volumen de trabajo y espacio en taller para rectificadoras y moldistas.

Características

• Función de erosión superior: Circuito de chispa MOSFET que reduce el desgaste de electrodos y aumenta la velocidad de erosión para acabados finos.
• Mantenimiento sencillo: Generador con módulos de montaje delantero/trasero, circuito claro y protección por fusible para facilitar el servicio y el cambio de PCB.
• Diseño térmico estable: Vías de disipación separadas para componentes calientes y circuitos fríos con mejor disipación para operación estable.
• Soporte postventa: Incluye guía de operación, formación de operadores, instrucciones de mantenimiento y soporte de aplicaciones.

Especificación breve (según encabezado)
X/Y Travel: 400 x 300 mm
Z Travel: 350 mm
Work Table: 650 x 350 mm
Max. Work piece: 1000 x 550 x 340 mm

Especificaciones detalladas

• Desplazamiento X/Y: 400 x 300 mm
• Desplazamiento Z: 350 mm
• Mesa de trabajo: 700 x 400 mm
• Tamaño máximo pieza: 850 x 580 mm
• Tamaño máximo pieza (altern./breve): 1000 x 550 x 340 mm
• Peso máximo pieza: 1000 kg
• Peso máximo electrodo: 50 kg
• Peso máquina: 2800 kg
• Dimensiones exteriores (cuerpo + desplazamiento + tanque + generador): 2344 x 2110 x 2410 mm
• Distancia cabeza electrodo a mesa: 300 ~ 650 mm

Tanque filtro de aceite

• Capacidad tanque: 450 L
• Peso tanque: - kg
• Filtro de papel: 3 pcs
• Dimensiones exteriores: integrado

Accesorios estándar

• Extintor de alcohol
• Lámpara de trabajo
• Almohadilla de nivelación
• Unidad de lavado
• Filtro de papel
• Mordaza 1/2"
• Caja de herramientas
• Abrazadera jiq

Opciones

• Sistema de enfriamiento de aceite
• Pedestal magnético permanente
• Circuito de chispa en carburo de tungsteno

Especificaciones técnicas

• Modelo: ED400C
• Serie: CNC Series
• Desplazamiento X/Y: 400 x 300 mm
• Desplazamiento Z: 350 mm
• Mesa de trabajo: 700 x 400 mm (breve: 650 x 350 mm)
• Tamaño máximo pieza: 850 x 580 mm (breve/altern.: 1000 x 550 x 340 mm)
• Peso máximo pieza: 1000 kg
• Peso máximo electrodo: 50 kg
• Peso máquina: 2800 kg
• Dimensiones totales (cuerpo + desplazamiento + tanque + generador): 2344 x 2110 x 2410 mm
• Distancia cabeza electrodo a mesa: 300 ~ 650 mm
• Capacidad tanque filtro aceite: 450 L
• Filtro de papel: 3 pcs
