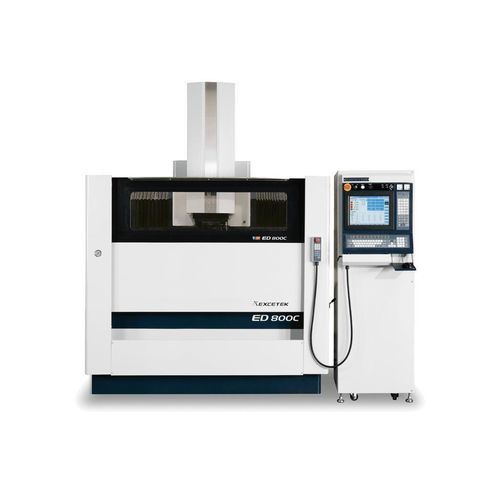

Máquina de electroerosión por penetración ED800C CE

wire EDMpara piezas grandesCNC

Descripción breve
Máquina de electroerosión (EDM) ED800C CE con desplazamientos X/Y 800 × 600 mm, Z 500 mm, mesa 1250 × 750 mm, pieza máx. 1700 × 1000 mm, peso máquina 5300 kg.

Descripción general

• EDM de enfonzado compacto, pensado para moldes y matrices de tamaño medio a grande que requieren mesa amplia y alta capacidad de carga.

Especificación (detallada)
Desplazamiento X/Y: 800 x 600 mm
Desplazamiento Z: 500 mm
Mesa de trabajo: 1250 x 750 mm
Tamaño máx. de la pieza: 1700 x 1000 mm
Peso máx. de la pieza: 5000 kg
Peso máx. del electrodo: 300 kg
Peso de la máquina: 5300 kg
Dimensiones exteriores (cuerpo + desplazamiento + tanque + generador): 3150 x 3150 x 3100 mm
Distancia cabeza de electrodo a mesa: 460 ~ 960 mm

Depósito filtro de aceite
Capacidad del depósito: 1430 L
Peso del depósito: 450 kg
Filtros de papel: 6 uds

Características

• Función de erosión superior — Circuito de chispa MOSFET que reduce el desgaste de electrodos y aumenta la velocidad de erosión para acabados más finos.
• Mantenimiento sencillo — Generador modular (frontal/trasero) con indicadores claros y protección por fusible para facilitar servicio e intercambio de PCB.
• Generador estable — Diseño de doble flujo térmico y disipadores adecuados que mejoran la estabilidad con mantenimiento mínimo.
• Servicio posventa — Formación, mantenimiento y soporte de aplicación disponibles para asegurar la calidad del servicio y la satisfacción.

Accesorios
Accesorios estándar

• Extintor de alcohol
• Lámpara de trabajo
• Almohadilla de nivelación
• Unidad de lavado
• Filtro de papel
• Mordaza 1/2
• Caja de herramientas
• Brida de sujeción (clamp jig)

Opciones

• Sistema de refrigeración por aceite
• Pedestal magnético permanente
• Circuito de chispa en carburo de tungsteno

Especificaciones técnicas

• Modelo: ED800C CE
• Serie: CNC Series
• Desplazamiento X/Y: 800 x 600 mm (especificación detallada)
• Valor alternativo X/Y indicado en breve: 800 x 500 mm
• Z travel: 500 mm
• Mesa de trabajo: 1250 x 750 mm
• Tamaño máx. de la pieza: 1700 x 1000 mm
• Peso máx. de la pieza: 5000 kg
• Peso máx. del electrodo: 300 kg
• Peso de la máquina: 5300 kg
• Dimensiones exteriores (cuerpo + desplazamiento + tanque + generador): 3150 x 3150 x 3100 mm
• Distancia cabeza de electrodo a mesa: 460 ~ 960 mm
• Capacidad del depósito filtro de aceite: 1430 L
• Peso del depósito filtro de aceite: 450 kg
• Filtros de papel: 6 uds
