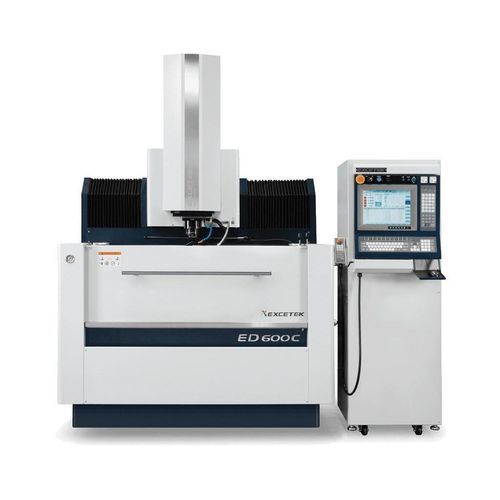

Máquina de electroerosión por penetración ED600C

wire EDMCNC

Descripción breve
Electroerosión por hundimiento compacta diseñada para la producción de moldes medianos. El volumen de trabajo y las dimensiones de la mesa se adaptan a numerosas tareas de producción y taller.

Visión general
Más vendida entre los modelos de producción: la ED600C ofrece un equilibrio práctico entre espacio de trabajo y ocupación en planta para moldes medianos. Combina un generador basado en MOSFET con un diseño modular que facilita la estabilidad de mecanizado y el mantenimiento.

Características

• Función de erosión superior: EXCETEK EDM utiliza un circuito de chispa MOSFET que reduce el desgaste de los electrodos y ofrece erosión rápida con acabado superficial fino.
• Mantenimiento sencillo: el generador EXCETEK tiene módulos ensamblados frontal y trasero con indicaciones claras de circuito y protección por fusible, lo que facilita las comprobaciones y el intercambio de PCB.
• Generador con rendimiento estable: sistemas de flujo térmico doble y separados que aíslan componentes calientes de los circuitos sensibles; disipador térmico adecuado para mejorar la estabilidad y minimizar el mantenimiento.
• Servicio postventa: EXCETEK proporciona formación de operación, mantenimiento y soporte de aplicación para garantizar la calidad del servicio y la satisfacción del cliente.

Accesorios estándar

• Extintor de alcohol
• Lámpara de trabajo
• Tapete de nivelación
• Unidad de flujo (flushing)
• Filtro de papel
• Mordaza 1/2
• Caja de herramientas
• Abrazadera (clamp jig)

Opciones

• Sistema de refrigeración por aceite
• Pedestal magnético permanente
• Circuito de chispa en carburo de tungsteno

Especificaciones técnicas

• Modelo: ED600C
• Recorrido X/Y: 650 x 450 mm (también se indica 650 x 400 mm como valor alternativo)
• Recorrido Z: 400 mm
• Mesa de trabajo: 1000 x 600 mm
• Tamaño máximo de la pieza: 1290 x 700 mm
• Peso máximo de la pieza: 300 kg
• Peso máximo del electrodo: 50 kg
• Peso de la máquina: 3900 kg
• Dimensiones exteriores (cuerpo máquina + recorrido + tanque + generador): 2791 x 2669 x 2666 mm
• Distancia cabeza electrodo - mesa: 300 ~ 700 mm
• Depósito filtrado de aceite - Capacidad: 1200 L
• Depósito filtrado de aceite - Peso: 350 kg
• Depósito filtrado de aceite - Filtros de papel: 4 uds
• Depósito filtrado de aceite - Dimensiones exteriores: 2020 x 530 x 1060 mm
