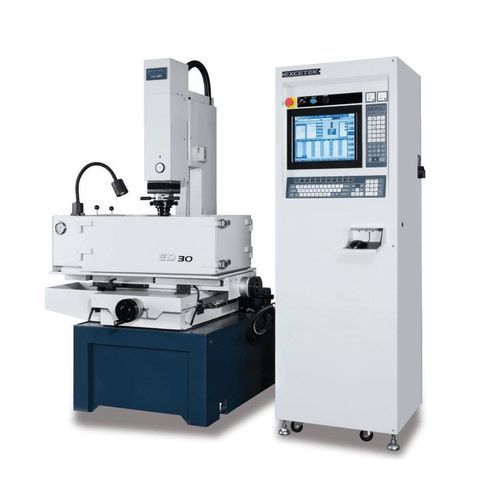

Máquina de electroerosión por penetración ED30Z

wire EDMCNC

Descripción del producto
Máquina de electroerosión por penetración ED30Z (serie ZNC) con recorrido X/Y 300 x 200 mm, recorrido Z 200 mm y mesa 600 x 300 mm. Diseñada para la erosión precisa de materiales conductores y piezas de tamaño medio hasta 800 x 480 x 290 mm y 550 kg máximo.

Características

• Circuito de chispa MOSFET (EXCETEK EDM) que reduce el desgaste de los electrodos y aumenta la velocidad de erosión, permitiendo erosiones finas con mejor acabado superficial.
• Diseño modular del generador para un mantenimiento simplificado: módulos de montaje delantero y trasero, disposición clara del circuito y protección por fusible para facilitar el intercambio de PCB.
• Gestión térmica estable: flujo de calor separado para componentes calientes y circuitos fríos con disipadores adecuados para mejorar la estabilidad del generador y reducir el mantenimiento.
• Soporte posventa: servicio, formación de operadores y asistencia de mantenimiento incluidos en la oferta.

Depósito filtrante de aceite

• Capacidad del depósito: 350 L
• Peso del depósito: no especificado
• Filtro de papel: 2 unidades
• Dimensiones exteriores: integrado / no especificado

Accesorios
Accesorios estándar

• Extintor de alcohol
• Lámpara de trabajo
• Almohadilla de nivelación
• Unidad de lavado
• Filtro de papel
• Mandril 1/2 para taladro
• Caja de herramientas
• Clamp jiq

Opciones

• Sistema de refrigeración por aceite
• Pedestal magnético permanente
• Circuito de chispa de carburo de tungsteno

Especificaciones técnicas

• Modelo: ED30Z
• Serie: ZNC Series
• Recorrido X/Y: 300 x 200 mm
• Recorrido Z: 200 mm
• Recorrido U: 200 mm
• Mesa de trabajo: 600 x 300 mm
• Tamaño máximo de pieza: 800 x 480 x 290 mm
• Peso máximo de pieza: 550 kg
• Peso máximo de electrodo: 120 kg
• Peso de la máquina: 1150 kg
• Dimensiones máquina (An x P x Al): 2525 x 1710 x 2092 mm
• Distancia cabezal electrodo - mesa: 160 ~ 510 mm
• Capacidad depósito filtrante de aceite: 350 L
• Filtro de papel: 2 unidades
