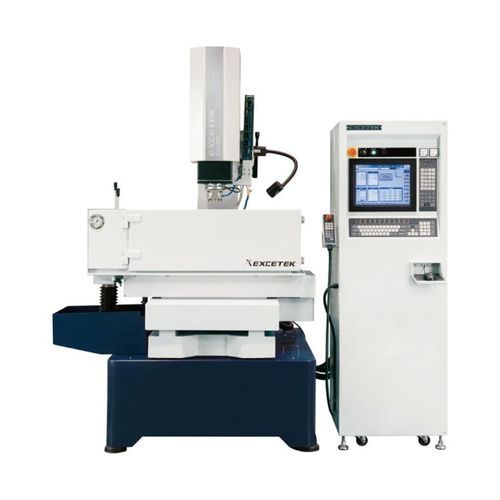

Máquina de electroerosión por penetración ED30C

wire EDMCNC

Descripción del producto
Máquina de electroerosión por penetración compacta, diseñada para un manejo sencillo y aplicaciones de mecanizado industrial.

Dimensiones y capacidades clave

• Recorrido X/Y: 300 x 250 mm
• Recorrido Z: 300 mm
• Mesa de trabajo: 650 x 350 mm
• Tamaño máx. de la pieza: 770 x 500 x 300 mm
• Peso máx. de la pieza: 550 kg
• Peso máx. del electrodo: 50 kg
• Peso de la máquina: 1450 kg
• Dimensiones exteriores (cuerpo+recorrido+tanque+generador): 2340 x 1690 x 2250 mm
• Distancia cabeza de electrodo - mesa: 280 ~ 580 mm

Tanque filtro de aceite

• Capacidad del tanque: 350 L
• Filtro de papel: 2 uds
• Peso del tanque: no especificado
• Dimensiones exteriores: integrado (no especificado)

Características del generador

• Función de erosión superior: circuito de chispa MOSFET que reduce el desgaste del electrodo, aumenta la velocidad de erosión y mejora el acabado superficial.
• Mantenimiento sencillo: diseño modular de montaje frontal y trasero con función de circuito clara y protección por fusible para facilitar el mantenimiento y el cambio de PCB.
• Generador estable: sistema de doble flujo térmico separado para componentes calientes y circuitos fríos con disipador de calor adecuado para mejorar la estabilidad y minimizar el mantenimiento.
• Servicio postventa: se proporciona operación, formación, mantenimiento y soporte de aplicación para asegurar la calidad del servicio y la satisfacción del cliente.

OB-Mode / Imágenes (ilustrado)
En la página original del producto hay varias imágenes de producto/proceso que muestran OB-Mode y ejemplos de mecanizado (imágenes no incluidas aquí).

Accesorios
Accesorios estándar

• Extintor de alcohol
• Lámpara de trabajo
• Almohadilla de nivelación
• Unidad de lavado
• Filtro de papel
• Mordaza 1/2
• Caja de herramientas
• Abraçadera

Opciones

• Sistema de refrigeración por aceite
• Pedestal magnético permanente
• Circuito de chispa de carburo de tungsteno

Características / especificaciones técnicas

• Model: ED30C
• Series: CNC Series
• Recorrido X/Y: 300 x 250 mm
• Recorrido Z: 300 mm
• Mesa de trabajo: 650 x 350 mm
• Tamaño máx. de la pieza: 770 x 500 x 300 mm
• Peso máx. de la pieza: 550 kg
• Peso máx. del electrodo: 50 kg
• Peso de la máquina: 1450 kg
• Dimensiones exteriores (cuerpo+recorrido+tanque+generador): 2340 x 1690 x 2250 mm
• Distancia cabeza de electrodo - mesa: 280 ~ 580 mm
• Capacidad del tanque filtro de aceite: 350 L
• Filtro de papel: 2 pcs
• Accesorios estándar: Extintor de alcohol; Lámpara de trabajo; Almohadilla de nivelación; Unidad de lavado; Filtro de papel; Mordaza 1/2; Caja de herramientas; Abraçadera
• Opciones: Sistema de refrigeración por aceite; Pedestal magnético permanente; Circuito de chispa de carburo de tungsteno
