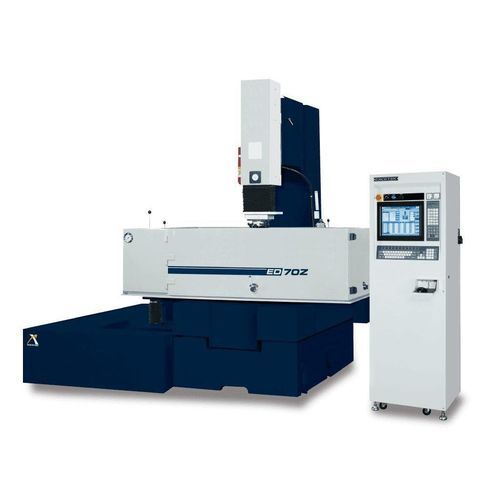

Máquina de electroerosión por penetración ED70Z

wire EDMCNC

Resumen del producto
ED70Z — Serie ZNC, electroerosión por inmersión diseñada para el mecanizado de cavidades y la fabricación de electrodos de precisión. Recorridos X/Y: 700 x 550 mm. Recorrido Z: 250 mm. Mesa: 1100 x 600 mm. Pieza máx.: 1680 x 950 x 500 mm.

Características

• Función de erosión superior: circuito de chispa MOSFET para menor desgaste de electrodos, alta velocidad de erosión y posibilidad de obtener acabado superficial fino.
• Mantenimiento sencillo: el generador utiliza diseño modular frontal/trasero con funciones de circuito claras y protección por fusible para facilitar el servicio y el intercambio de PCB.
• Generador estable y de rendimiento: sistema de doble flujo térmico que separa componentes calientes y circuitos fríos, con disipación térmica adecuada para mejorar la estabilidad y minimizar el mantenimiento.
• Calidad del servicio postventa: soporte postventa que incluye formación en operación, mantenimiento y asistencia en aplicaciones.

Accesorio
Accesorios estándar

• Extintor de alcohol
• Lámpara de trabajo
• Almohadilla de nivelación
• Unidad de enjuague
• Filtro de papel
• Mordaza para taladro 1/2
• Caja de herramientas
• Plantilla de sujeción

Opciones

• Sistema de refrigeración por aceite
• Pedestal magnético permanente
• Circuito de chispa en carburo de tungsteno

Especificaciones técnicas

• Recorridos X/Y: 700 x 550 mm
• Recorrido Z: 250 mm
• Recorrido U: 300 mm
• Mesa de trabajo: 1100 x 600 mm
• Tamaño máx. de la pieza: 1680 x 950 x 500 mm
• Peso máx. de la pieza: 2000 kg
• Peso máx. del electrodo: 250 kg
• Peso de la máquina: 3100 kg
• Dimensiones de la máquina: 4945 x 2230 x 2532 mm
• Distancia cabeza de electrodo - mesa: 330 ~ 880 mm
• Capacidad tanque filtro de aceite: 1120 L
• Peso tanque filtro de aceite: 400 kg
• Filtro de papel: 4 pcs
