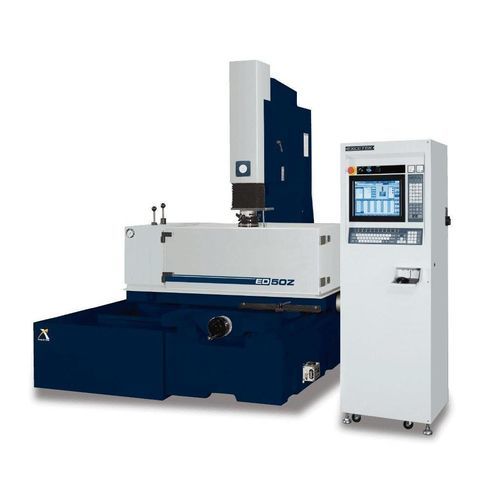

Máquina de electroerosión por penetración ED50Z

wire EDMCNC

Descripción general
El ED50Z es una máquina EDM por hundimiento diseñada para el tallado de matrices y la erosión de precisión de materiales conductores. Ofrece recorridos X/Y de 500 x 400 mm, recorrido Z de 200 mm y una mesa de trabajo de 800 x 450 mm, permitiendo mecanizar piezas hasta 1120 x 640 x 375 mm y 1350 kg de peso.

Especificaciones

• Recorrido U: 300 mm
• Peso máximo pieza: 1350 kg
• Peso máximo electrodo: 220 kg
• Peso máquina: 1950 kg
• Dimensiones máquina (L x A x H): 3980 x 1740 x 2300 mm
• Distancia cabeza de electrodo a mesa: 240 ~ 740 mm

Depósito filtro de aceite

• Capacidad del depósito: 520 L
• Peso del depósito: 200 kg
• Filtro de papel: 4 uds

Características

• Función de erosión superior - EXCETEK EDM incorpora un circuito de chispa MOSFET que reduce el desgaste del electrodo y acelera la erosión, logrando un acabado superficial fino.
• Mantenimiento sencillo - El generador utiliza un diseño modular delantero/trasero con circuito claro y protección por fusible, facilitando las comprobaciones y el reemplazo de PCB.
• Generador estable - Sistema de doble flujo térmico separado para componentes calientes y circuitos fríos, con disipadores adecuados para mejorar la estabilidad y minimizar el mantenimiento.
• Servicio postventa - Servicio postventa completo que incluye formación de operación, mantenimiento y soporte de aplicación para asegurar tiempo de actividad y satisfacción del cliente.

Accesorios
Accesorios estándar

• Extintor de alcohol
• Lámpara de trabajo
• Almohadilla de nivelación
• Unidad de lavado
• Filtro de papel
• Mordaza 1/2
• Caja de herramientas
• Plantilla de sujeción

Opciones

• Sistema de refrigeración por aceite
• Pedestal magnético permanente
• Circuito de chispa con carburo de tungsteno

Especificaciones técnicas

• Modelo: ED50Z
• X/Y Travel: 500 x 400 mm
• Z Travel: 200 mm
• U Travel: 300 mm
• Mesa de trabajo: 800 x 450 mm
• Tamaño máximo de pieza: 1120 x 640 x 375 mm
• Peso máximo de pieza: 1350 kg
• Peso máximo de electrodo: 220 kg
• Peso máquina: 1950 kg
• Dimensiones máquina (L x A x H): 3980 x 1740 x 2300 mm
• Distancia cabeza electrodo - mesa: 240 ~ 740 mm
• Capacidad depósito filtro aceite: 520 L
• Peso depósito filtro aceite: 200 kg
• Filtro de papel: 4 uds
