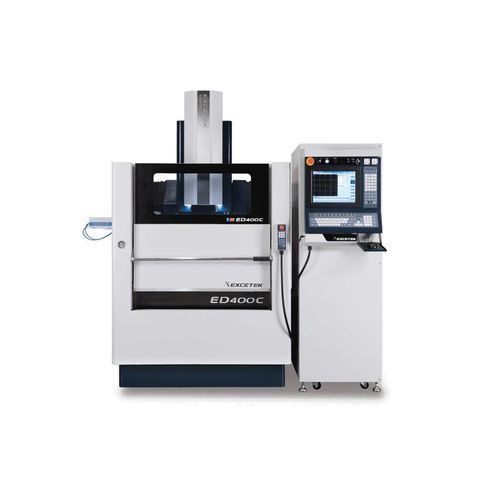

Máquina de electroerosión por penetración ED400C CE

wire EDMCNC

Resumen
La ED400C CE es una máquina de electroerosión por penetración diseñada para moldes y utillajes de tamaño medio. Ofrece un volumen de trabajo equilibrado y especificaciones adecuadas para el mecanizado de cavidades complejas con precisión.

Dimensiones clave (descripción corta)
Recorrido X/Y : 400 x 300 mm
Recorrido Z : 350 mm
Mesa de trabajo : 650 x 350 mm
Pieza máxima : 1000 x 550 x 340 mm

Especificación (detallada)

• Recorrido X/Y: 400 x 300 mm
• Recorrido Z: 350 mm
• Mesa de trabajo: 650 x 400 mm (nota: la descripción corta indica 650 x 350 mm)
• Tamaño máximo de la pieza: 1000 x 550 x 340 mm
• Peso máximo de la pieza: 1000 kg
• Peso máximo del electrodo: 100 kg
• Peso de la máquina: 2500 kg
• Dimensiones exteriores (cuerpo máquina+recorridos+tanque+generador): 1950 x 2160 x 2300 mm
• Distancia cabeza electrodo - pieza (distancia mesa): 55 ~ 415 mm

Depósito con filtro de aceite

• Capacidad del tanque: 450 L
• Peso del tanque: - kg
• Filtro de papel: 2 uds
• Dimensiones exteriores: Integrado

Características del generador

• Función de erosión superior: Circuito de chispa basado en MOSFET que reduce el desgaste del electrodo y aumenta la velocidad de erosión manteniendo un acabado superficial fino.
• Mantenimiento simple: Diseño modular frontal/trasero con segmentación clara de circuitos y protección por fusible para simplificar el mantenimiento y el reemplazo de PCB.
• Generador estable: Sistema doble de flujo térmico separado para componentes calientes y circuitos fríos con disipadores dimensionados para mejorar la estabilidad y reducir el mantenimiento.
• Soporte postventa: El fabricante ofrece formación de operación, asistencia en mantenimiento y soporte de aplicación.

OB-Mode
Varias imágenes OB-Mode que ilustran las operaciones y modos están disponibles en la galería del producto en la página.

Accesorios
Accesorios estándar

• Extintor de alcohol
• Lámpara de trabajo
• Almohadilla de nivelación
• Unidad de lavado
• Filtro de papel
• Mandril 1/2 para taladro
• Caja de herramientas
• Placa de sujeción

Opciones

• Sistema de refrigeración por aceite
• Pedestal magnético permanente
• Circuito de chispa en carburo de tungsteno

Especificaciones técnicas

• Modelo: ED400C CE
• Recorrido X/Y: 400 x 300 mm
• Recorrido Z: 350 mm
• Mesa de trabajo (descr. corta): 650 x 350 mm
• Mesa de trabajo (bloque espec.): 650 x 400 mm
• Tamaño máx. de la pieza: 1000 x 550 x 340 mm
• Peso máx. de la pieza: 1000 kg
• Peso máx. del electrodo: 100 kg
• Peso de la máquina: 2500 kg
• Dimensiones exteriores (cuerpo máquina+recorridos+tanque+generador): 1950 x 2160 x 2300 mm
• Distancia cabeza electrodo - pieza (distancia mesa): 55 ~ 415 mm
• Capacidad del tanque: 450 L
• Peso del tanque: - kg
• Filtro de papel: 2 uds
