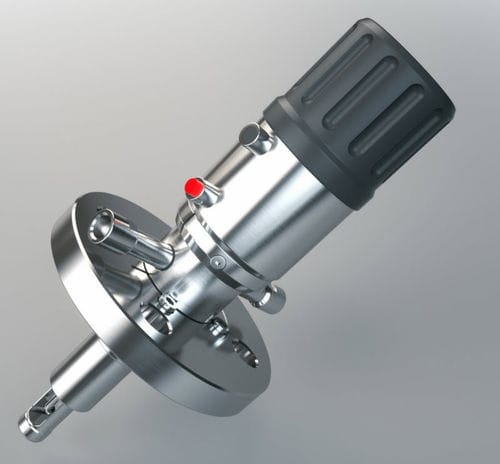

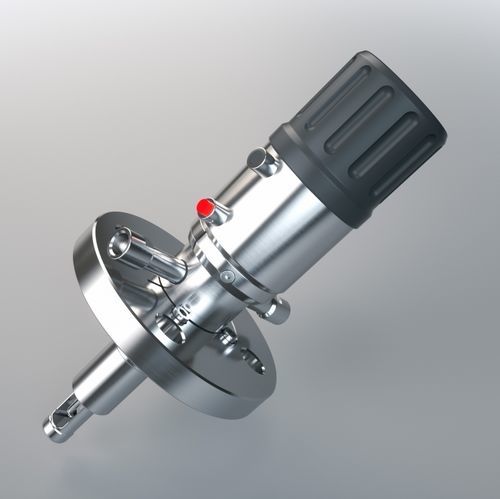

Soporte para sonda retráctil EXtract 810M

manualneumático

Descripción
EXtract 810M es una carcasa retráctil de sonda operada manualmente, diseñada para montaje en línea en depósitos y tuberías de proceso. El mecanismo manual rotativo introduce y retira sensores con rosca PG13.5 Ø12/225 mm o Ø12/280 mm entre el medio del proceso y una cámara de limpieza. Un mando de seguridad mecánico bloquea automáticamente las posiciones de medida y servicio. Es posible limpiar, enjuagar y calibrar el sensor con el proceso en funcionamiento.

Ventajas

• Diseño compacto y robusto con rascador integrado
• Sistema de bloqueo automático con indicadores de posición de medida y servicio
• Bloqueo de seguridad automático cuando el sensor se retira
• Materiales: acero inoxidable AISI 316L / 1.4404 o Alloy C22 (2.4602)
• Longitud de inmersión hasta 107 mm
• Apto para zonas ATEX
• Gran variedad de conexiones de proceso y materiales de sellado
• Funcionamiento hasta 16 bar y 140 °C
• Unidad de accionamiento manual libre de mantenimiento
• Posibilidad de reconversión a accionamiento neumático

Configuración (opciones)

• Materiales en contacto: acero inoxidable 1.4404 / 316L; Alloy C22 (2.4602)
• Materiales de sellado (en contacto): EPDM (FDA/USP VI); FPM (Viton); FFKM (Kalrez)
• Tipos de sensor: 225 mm Ø12 PG13.5 relleno de gel; 280 mm Ø12 PG13.5 relleno líquido
• Conexiones de proceso: Brida DN32 / DN40 / DN50; ANSI 1¼" / 1½" / 2"; MNPT 1¼"; TriClamp 1–1.5" (OD Ø50,5 mm); TriClamp 2.0 (OD Ø64 mm)
• Conexiones de limpieza: G 1/8" hembra; G 1/4" hembra; 1/4" NPT hembra
• Retroalimentación de posición: sin; eléctrica (NAMUR) opcional

Especificaciones (tabla)
Presión de proceso: 0…16 bar
Temperatura de proceso: -10…140 °C
Temperatura ambiente: -10…70 °C
Longitud de inmersión: hasta 107 mm
Sensores: Ø12/225 mm (PG13.5) y Ø12/280 mm (PG13.5) opcional
Materiales: acero inoxidable 1.4404 / 316L; Alloy C22 (2.4602)
Juntas: EPDM, FPM (Viton), FFKM (Kalrez)
Conexión process: Brida DN32 / DN40 / DN50; ANSI 1¼" / 1½" / 2"; MNPT 1¼"; TriClamp 1–1.5" / TriClamp 2"
Puertos de limpieza: G1/8"; G1/4"; FNPT1/4"
Alimentación: unidad de accionamiento manual rotativo (sin mantenimiento)
Contactos finales: interruptores NAMUR eléctricos opcionales

Aplicaciones

• Compatible con sensores Ø12/225 mm y Ø12/280 mm con rosca PG13.5 (pH vidrio e ISFET; sensores de conductividad, temperatura, turbidez y otros sensores ópticos)
• Industria química
• Tratamiento de agua y aguas residuales
• Procesos exigentes
• Sustitución, limpieza o calibración del sensor en condiciones de proceso

Características técnicas

• Presión de proceso: 0…16 bar
• Temperatura de proceso: -10…140 °C
• Temperatura ambiente: -10…70 °C
• Longitud de inmersión: hasta 107 mm
• Sensores compatibles: Ø12/225 mm (PG13.5) y Ø12/280 mm (PG13.5)
• Materiales: acero inoxidable 1.4404 / 316L; Alloy C22 (2.4602)
• Opciones de juntas: EPDM, FPM (Viton), FFKM (Kalrez)
• Conexiones process: brida DN32/DN40/DN50, ANSI 1¼"/1½"/2", MNPT 1¼", TriClamp 1–1.5" / 2"
• Puertos de limpieza: G1/8", G1/4", FNPT1/4"
• Accionamiento: unidad manual rotativa sin mantenimiento (posible retrofit neumático)
