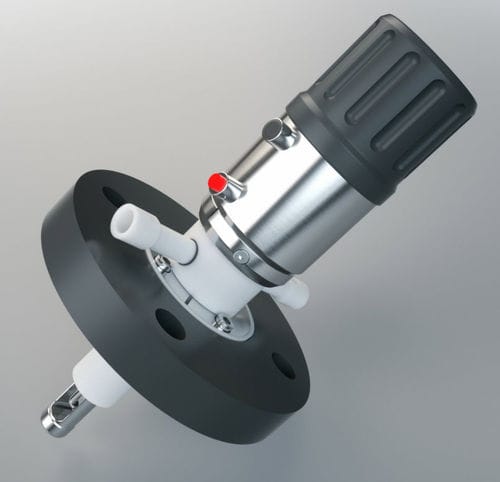

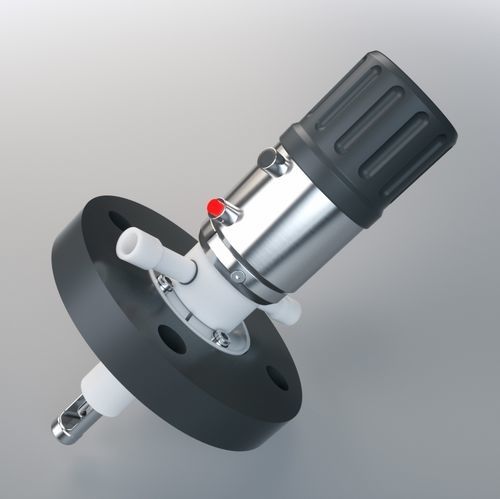

Soporte para sonda retráctil EXtract 820M

manualneumático

Descripción del producto
EXtract 820M es una carcasa retráctil para sondas, fabricada en plástico y operada manualmente, diseñada para montaje en depósitos de proceso o tuberías. El accionamiento manual rotativo introduce la sonda en el medio del proceso y la retrae a la cámara de limpieza. Un mando de seguridad bloquea automáticamente en la posición de medida o de servicio. Es posible limpiar, enjuagar y calibrar la sonda con el proceso en marcha.

Sus ventajas

• Diseño robusto con limpiador integrado
• Sistema de bloqueo automático con indicadores para las posiciones medida y servicio
• Bloqueo de seguridad automático cuando la sonda está ausente
• Manejo seguro a presiones de proceso elevadas gracias al accionamiento rotativo
• Materiales en contacto con el medio: PP, PVDF o PEEK
• Utilizable en áreas ATEX
• Opción de jaula de protección de alta estabilidad en Alloy C22 (para versión PVDF)
• Longitud de inmersión hasta 94 mm
• Amplia variedad de conexiones de proceso y materiales de sellado
• Rango operativo hasta 10 bar y 140 °C
• Fácil adaptación posterior a accionamiento neumático

Opciones de configuración

• Material (partes humedecidas): PP; PVDF; PEEK
• Material de juntas (sellos en contacto): EPDM (FDA/USP VI); FPM (Viton); FFKM (Kalrez)
• Tipo de sensor: 225 mm Ø12 PG13.5 relleno de gel; 280 mm Ø12 PG13.5 relleno de líquido
• Conexión de proceso: Brida DN50 PN16; Brida ANSI 2" 150 lbs; NPT M 1 1/4"
• Conexión de limpieza: G 1/8" rosca hembra; G 1/4" rosca hembra; 1/4" NPT rosca hembra
• Retroalimentación de posición: sin; eléctrica (NAMUR)
• Unidad de accionamiento: accionamiento manual rotativo

Aplicaciones

• Para todas las sondas Ø12/225 mm o Ø12/280 mm con rosca PG13.5 (electrodos pH de vidrio y sensores ISFET, sensores de conductividad o temperatura, turbidez y otros sensores ópticos)
• Química
• Tratamiento de agua y aguas residuales
• Procesos exigentes
• Sustitución de sondas en condiciones de proceso

Información técnica (especificaciones)
Presión de proceso: 0…10 bar
Temperatura de proceso: -10…140 °C
Temperatura ambiente: -10…70 °C
Longitud de inmersión: hasta 94 mm
Sensores: 225 mm Ø12 PG13.5 (estándar)
Materiales: PP, PVDF/Alloy C22, PEEK
Sellos: EPDM; FPM (Viton); FFKM (Kalrez)
Conexión de proceso: Brida DN50 PN16 / ANSI 2" 150 lbs / MNPT 1 ¼"
Puertos de limpieza: G1/8"; G1/4"; FNPT 1/4"
Unidad de accionamiento: accionamiento manual rotativo
Interruptores finales: opcionales NAMUR eléctricos

Características / especificaciones técnicas

• Presión de proceso: 0…10 bar
• Temperatura de proceso: -10…140 °C
• Temperatura ambiente: -10…70 °C
• Longitud de inmersión: hasta 94 mm
• Sensores: 225 mm Ø12 PG13.5
• Materiales: PP, PVDF con Alloy C22, PEEK
• Sellos: EPDM; FPM (Viton); FFKM (Kalrez)
• Conexiones de proceso: Brida DN50 PN16 / ANSI 2" 150 lbs / MNPT 1 ¼"
• Puertos de limpieza: G1/8"; G1/4"; FNPT 1/4"
• Unidad de accionamiento: accionamiento manual rotativo
• Interruptores finales: NAMUR eléctricos opcionales
