Soporte para sonda retráctil EXtract 815M

neumáticomanual

Descripción del producto

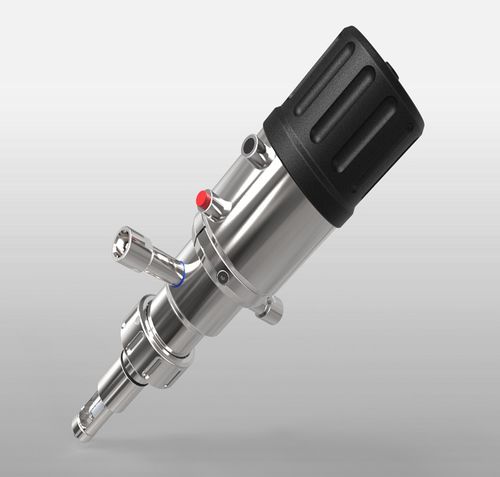

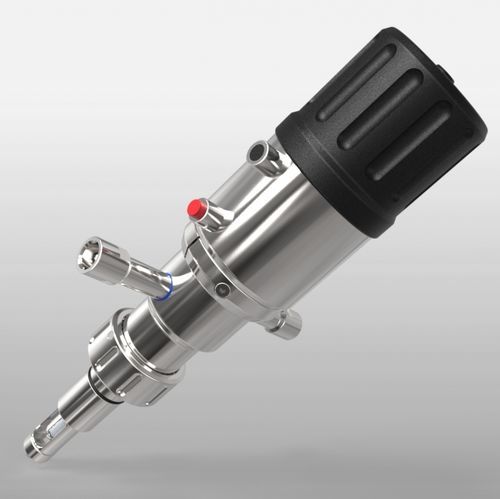

EXtract 815M es un alojamiento retráctil de sonda de accionamiento manual para mangas de soldadura DN25, disponible en acero inoxidable (1.4404 / 316L) o Alloy C22 (2.4602). El accionamiento giratorio manual introduce el sensor en el medio del proceso y lo retrae en la cámara de limpieza. Una perilla de seguridad bloquea automáticamente las posiciones de “medición” y “servicio”. Es posible limpiar, enjuagar y calibrar el sensor sin detener el proceso. Un raspador PTFE integrado permite su uso en procesos abrasivos o agresivos.

Ventajas

• Raspador PTFE integrado para procesos exigentes
• Bloqueo automático con indicación clara de posiciones de medición y servicio
• Bloqueo de seguridad automático cuando se retira la sonda
• Manejo seguro a presiones de proceso elevadas gracias al accionamiento giratorio
• Materiales: acero inoxidable AISI 316L (1.4404) o Alloy C22 (2.4602)
• Longitud de inmersión hasta 90 mm
• Apto para áreas ATEX
• Clase de servicio hasta 16 bar y 140 °C
• Accionamiento manual libre de mantenimiento; posible actualización a accionamiento neumático

Aplicaciones

• Compatible con sensores Ø12/225 mm y Ø12/280 mm con rosca PG13.5 (pH vidrio, ISFET, conductividad, temperatura, turbidez y sensores ópticos)
• Industria química y de procesos
• Tratamiento de agua y aguas residuales
• Procesos abrasivos o exigentes
• Limpieza, calibración y extracción de sonda en línea durante el proceso

Configuración / Opciones

• Materiales en contacto: acero inoxidable 1.4404 / 316L o Alloy C22 (2.4602)
• Materiales de sellado: EPDM (FDA/USP VI), FPM (Viton), FFKM (Kalrez)
• Longitudes de sensor: 225 mm Ø12 PG13.5 (gel) o 280 mm Ø12 PG13.5 (líquido)
• Conexión de proceso: Ingold DN25 G1 1/4" (posición O-ring 28 mm o 50 mm)
• Puertos de limpieza: G1/8" hembra, G1/4" hembra o 1/4" NPT hembra
• Retroalimentación de posición: sin o eléctrica (NAMUR)

Especificaciones (tabla)
Presión de proceso: 0…16 bar
Temperatura de proceso: -10…140 °C
Temperatura ambiente: -10…70 °C
Longitud de inmersión: hasta 90 mm
Posición del O-ring: 28 mm / 50 mm
Sensores: 225 mm Ø12 PG13.5 (también admite Ø12/280 mm PG13.5)
Materiales: acero inoxidable 1.4404 / 316L, Alloy C22 (2.4602)
Sellos: EPDM, FPM (Viton), FFKM (Kalrez)
Conexión de proceso: G1 1/4" (DN25), Ingold DN25 G1 1/4"
Puertos de limpieza: G1/8", G1/4", FNPT1/4"
Accionamiento: unidad giratoria manual, sin mantenimiento
Interruptores finales: opcionales eléctricos NAMUR

Características técnicas

• Presión de proceso: 0…16 bar
• Temperatura de proceso: -10…140 °C
• Temperatura ambiente: -10…70 °C
• Longitud de inmersión: hasta 90 mm
• Posiciones O-ring: 28 mm / 50 mm
• Sensores compatibles: Ø12 mm / 225 mm PG13.5 (también Ø12/280 mm)
• Materiales en contacto: acero inoxidable 1.4404 / 316L o Alloy C22 (2.4602)
• Sellos: EPDM (FDA/USP VI), FPM (Viton), FFKM (Kalrez)
• Conexión de proceso: G1 1/4" (DN25)
• Conexiones de limpieza: G1/8", G1/4", 1/4" NPT
• Accionamiento: manual giratorio, sin mantenimiento; posible retrofit neumático
• Retroalimentación de posición: interruptores NAMUR eléctricos opcionales
• Apto para zonas ATEX; hasta 16 bar y 140 °C
