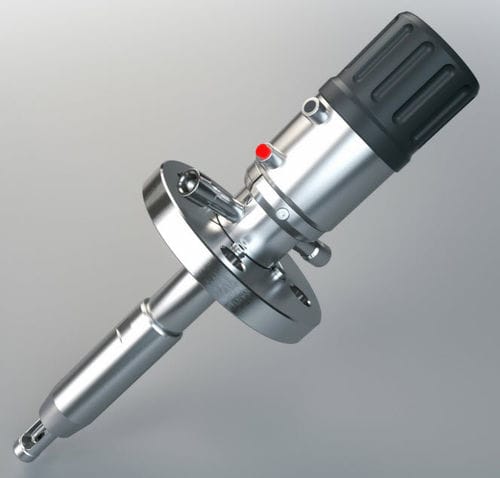

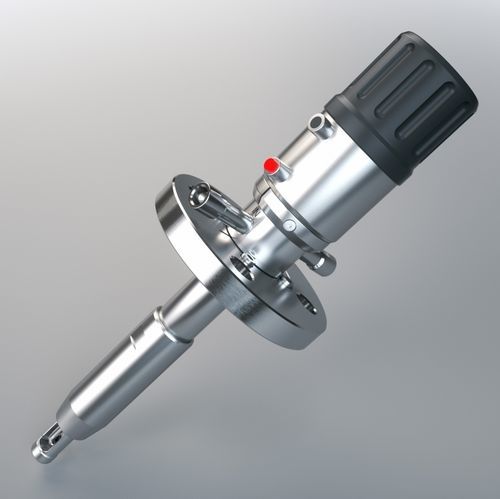

Soporte para sonda retráctil EXtract 811M

manualneumático

Descripción del producto
El EXtract 811M es una carcasa retráctil accionada manualmente para sondas pH y sensores analíticos en línea, apta para montaje en depósitos de proceso y tuberías. Fabricada en acero inoxidable (AISI 316L / 1.4404) o Alloy C22 (2.4602), ofrece una longitud de inmersión ampliada de hasta 207 mm. La unidad de accionamiento introduce el sensor en el medio de proceso y lo retrae en una cámara de limpieza; un mando de seguridad bloquea automáticamente la posición de medida o servicio. Es posible limpiar, enjuagar y calibrar el sensor con el proceso en marcha.

Ventajas

• Diseño robusto con raspador integrado
• Sistema de bloqueo automático con indicadores claros para posiciones de medida y servicio
• Bloqueo de seguridad automático cuando el sensor está retirado
• Materiales: acero inoxidable AISI 316L / 1.4404 o Alloy C22 (2.4602)
• Apto para uso en zonas ATEX
• Longitud de inmersión hasta 207 mm
• Amplia variedad de conexiones de proceso y materiales de estanqueidad
• Clasificación hasta 16 bar y 140 °C
• Unidad de accionamiento manual sin mantenimiento
• Fácil adaptación posterior a accionamiento neumático

Configuración (opciones)

• Material (partes en contacto): acero inoxidable 1.4404 / 316L o Alloy C22 (2.4602)
• Materiales de sellado (en contacto): EPDM (FDA/USP VI), FPM (Viton), FFKM (Kalrez)
• Tipo de sensor: 325 mm Ø12 PG13.5 relleno de gel o 380 mm Ø12 PG13.5 relleno líquido
• Conexiones de proceso: Brida DN40 PN16, Brida DN50 PN16, ANSI 1 1/2" 150 lbs, ANSI 2" 150 lbs
• Conexiones de limpieza: G 1/8" hembra, G 1/4" hembra, 1/4" NPT hembra
• Retroalimentación de posición: sin o con finales de carrera eléctricos (NAMUR)

Aplicaciones

• Para todo tipo de sensores Ø12 / 325 mm o sensores Ø12 / 380 mm rellenos líquidos con rosca PG13.5 (sensores de pH en vidrio e ISFET, conductividad, temperatura, turbidez y otros sensores ópticos)
• Química
• Tratamiento de agua y aguas residuales
• Procesos abrasivos o exigentes
• Sustitución o mantenimiento de sondas con el proceso en funcionamiento

Especificaciones técnicas

• Presión de proceso: 0…16 bar
• Temperatura de proceso: -10…140 °C
• Temperatura ambiente: -10…70 °C
• Longitud de inmersión: hasta 207 mm
• Sensores: 325 mm Ø12 PG13.5 (opción: 380 mm Ø12 PG13.5 relleno líquido)
• Materiales: acero inoxidable 1.4404 / 316L, Alloy C22 (2.4602)
• Sellos: EPDM, FPM (Viton), FFKM (Kalrez)
• Conexiones de proceso: Brida DN50 PN16 / DN40 PN16 / ANSI 2" 150 lbs / ANSI 1 1/2" 150 lbs
• Orificios de limpieza: G1/8", G1/4", FNPT 1/4"
• Unidad de accionamiento: accionamiento rotativo manual (posible retrofit a neumático)
• Finales de carrera: opcionales eléctricos (NAMUR)
