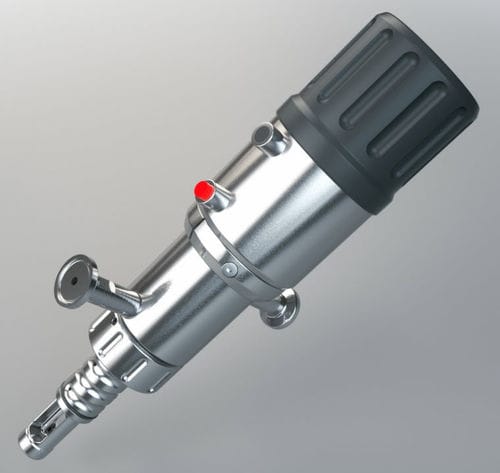

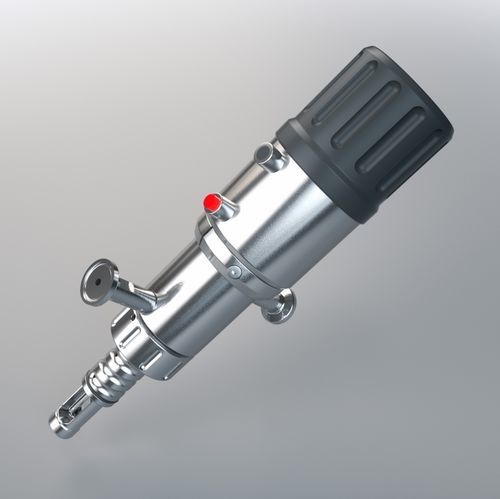

Soporte para sonda retráctil EXtract 830M

neumáticomanual

Descripción del producto
EXtract 830M es una carcasa retráctil para sondas accionada manualmente, con diseño higiénico en acero inoxidable, para montaje en depósitos y tuberías de proceso. La unidad de accionamiento introduce el sensor en el medio del proceso y lo devuelve a la cámara de limpieza. Las posiciones finales ("medición" o "mantenimiento") se bloquean automáticamente mediante una perilla de seguridad. Es posible la limpieza, el enjuague y la calibración del sensor con el proceso en marcha.

Sus ventajas

• Diseño higiénico
• Sistema de bloqueo automático con indicadores para las posiciones de medición y mantenimiento
• Bloqueo de seguridad automático al retirar el sensor
• AISI 316L / 1.4404, acabado superficial Ra < 0,78 µm, electropulido
• Gran variedad de conexiones de proceso y materiales de juntas
• Funcionamiento hasta 16 bar y 140 °C
• Accionamiento manual sin mantenimiento
• Posibilidad de retrofit a accionamiento neumático

Aplicaciones

• Para todos los sensores Ø12–225 mm o sensores llenos de líquido Ø12–280 mm con rosca PG13.5 (sensores pH de vidrio e ISFET, conductividad, temperatura, turbidez y otros sensores ópticos)
• Industria alimentaria
• Farmacéutica
• Aplicaciones higiénicas
• Reemplazo de sensores en condiciones de proceso

Especificaciones (tabla)
Presión de proceso: 0…16 bar
Temperatura de proceso: -10…140 °C
Temperatura ambiente: -10…70 °C
Sensores: 225 mm Ø12 PG13.5 (también Ø12–280 mm llenos, PG13.5)
Materiales: acero inoxidable 1.4404 / 316L
Superficie de proceso: < Ra 0,78 µm, electropulido
Juntas: EPDM/FEP (FDA USP VI), FPM (Viton)/FEP
Conexiones de proceso: Ingold DN25 G1¼" , HyCIP® OP25/50/55 mm, TriClamp 1–1.5" , TriClamp 2" , Varivent N DN40–125, Neumo BioControl D50, DIN11851 DN50
Conexiones de limpieza: G1/8" , G1/4" , FNPT 1/4"
Unidad de accionamiento: accionamiento manual rotativo (sin mantenimiento)
Finales de carrera: opcionales eléctricos NAMUR

Características / especificaciones técnicas

• Presión de proceso: 0…16 bar
• Temperatura de proceso: -10…140 °C
• Temperatura ambiente: -10…70 °C
• Materiales en contacto con el medio: acero inoxidable 1.4404 / 316L
• Terminación de la superficie: Ra < 0,78 µm, electropulido
• Materiales de sellado: EPDM/FEP (FDA USP VI) o FPM (Viton)/FEP
• Acepta sensores: Ø12–225 mm (225 mm PG13.5) y opciones para Ø12–280 mm llenos (PG13.5)
• Conexiones disponibles: Ingold, HyCIP®, TriClamp, Varivent, NEUMO BioControl, DIN11851
• Opciones de conexión de limpieza: G1/8" , G1/4" , 1/4" NPT
• Accionamiento: manual rotativo sin mantenimiento (retrofit neumático posible)
