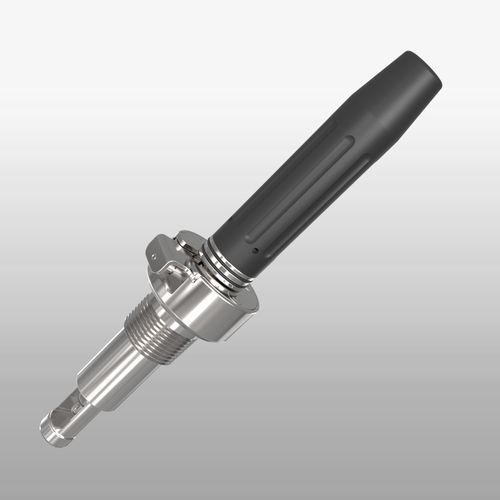

Soporte para sonda retráctil EXtract 850M

manual

Descripción del producto
EXtract 850M es un alojamiento retráctil para sondas, accionado manualmente, diseñado para la instalación en depósitos y tuberías para sensores Ø12–120 mm. Está disponible en acero inoxidable (1.4404 / 316L) o polipropileno (PP). Un sistema de bloqueo integrado mantiene el sensor insertado en posición y permite alinear y ajustar fácilmente la jaula protectora para proteger el sensor de influencias mecánicas.

Tus ventajas

• Disponible con o sin protección de cable
• Operable a mano hasta 2 bar de presión de proceso
• La jaula protectora puede alinearse en estado desbloqueado
• Bloqueo del tubo de inmersión en las posiciones finales 'Medición' o 'Servicio'
• Profundidad de inmersión 76 mm (con la jaula protectora extendida)
• Más conexiones de proceso bajo petición

Configuración / Opciones

• Material (partes en contacto con el medio): PP; Acero inoxidable 1.4404 / 316L
• Material de sellado (juntas en contacto con el medio): EPDM (FDA/USP VI); FPM (Viton)
• Tipo de sensor: 120 mm, PG13,5, Ø12 mm
• Opciones de conexión de proceso: MNPT 1"; Rosca G1" macho; Ingold DN25 G1 1/4" posición O‑Ring 28 mm
• Protección de cable: sin / con protección de cable

Aplicaciones

• Para todo tipo de sensores Ø12/120 mm con rosca PG13,5 (sensores de pH de vidrio y ISFET, sensores de conductividad o temperatura, turbidez y otros sensores ópticos)
• Alimentación y bebidas
• Agua y aguas residuales
• Permite el desmontaje del sensor con el proceso en marcha

Especificaciones técnicas

• Presión de proceso: 0...6 bar
• Temperatura de proceso: 10...80 °C
• Temperatura ambiente: -10...70 °C
• Sensores: 120 mm Ø12 PG13,5
• Material: Acero inoxidable 1.4404 (316L) < Ra 0.78µm; PP
• Juntas: EPDM; FPM (Viton)
• Conexiones de proceso: Rosca NPT 1"; Rosca G 1"; Ingold DN25 G 1¼"
• Accionamiento: manual, desplazamiento axial
• Retroalimentación: sin
• Recorrido de la jaula protectora: 36 mm
