Soporte para sonda retráctil EXtract 825M

neumáticomanual

Descripción general

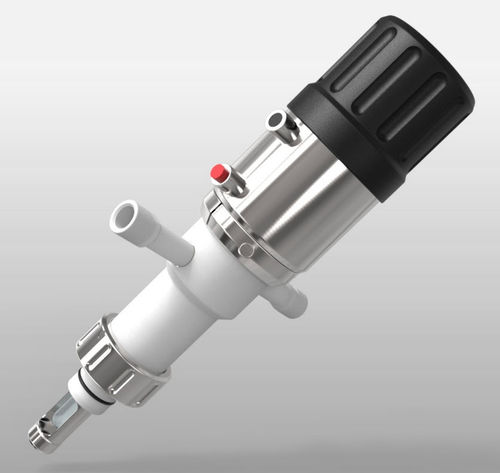

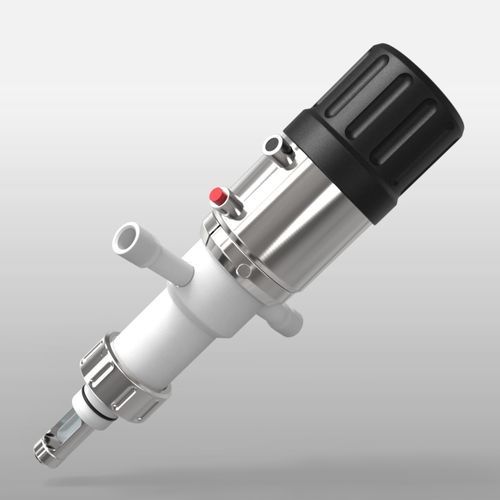

EXtract 825M es una carcasa retráctil de operación manual diseñada para montarse en depósitos de proceso o tuberías mediante casquillos de soldadura DN25. La unidad de accionamiento introduce la sonda en el medio del proceso y la devuelve a la cámara de limpieza. Es posible limpiar, enjuagar y calibrar la sonda con el proceso en funcionamiento. Un rascador PTFE integrado permite el uso en procesos más agresivos.

Ventajas

• Diseño robusto con rascador PTFE integrado
• Compatible con casquillos de soldadura DN25 (G1 1/4")
• Prolonga la vida útil de la sonda y reduce los esfuerzos de mantenimiento
• Bloqueo de seguridad automático cuando la sonda está retirada
• Jaula protectora de alta estabilidad (Alloy; opción PVDF)
• Opciones de materiales en contacto: PP / PVDF / PEEK
• Longitud de inmersión: 70 mm
• Apto para zonas ATEX
• Funcionamiento hasta 10 bar y 140 °C
• Unidad de accionamiento libre de mantenimiento

Configuración (opciones estándar seleccionables en la página)

• Materiales en contacto: PP, PVDF, PEEK
• Materiales de estanqueidad: EPDM (FDA/USP VI), FPM (Viton), FFKM (Kalrez)
• Tipos de sonda: 225 mm PG13.5 rellena de gel o 280 mm PG13.5 rellena de líquido
• Conexión de proceso: G1 1/4" (DN25) posición del O-ring 25 mm
• Opciones de conexión de limpieza: G1/8" hembra, G1/4" hembra, 1/4" NPT hembra
• Retroalimentación de posición: sin o eléctrica (NAMUR)

Especificaciones
Presión de proceso: 0…10 bar
Temperatura de proceso: -10…140 °C
Temperatura ambiente: -10…70 °C
Longitud de inmersión: 70 mm
Posición del O-ring: 25 mm
Sondas: Ø12 mm 225 mm PG13.5 (también admite variantes Ø12×280 mm líquido con PG13.5)
Materiales: PP, PVDF, PEEK
Estancas: EPDM, FPM (Viton), FFKM (Kalrez)
Conexión de proceso: G1 1/4" (DN25)
Entradas de limpieza: G1/8", G1/4", FNPT 1/4"
Indicadores de posición: interruptores NAMUR eléctricos opcionales

Aplicaciones

• Compatible con sondas Ø12/225 mm y Ø12/280 mm con rosca PG13.5 (sondas de pH de vidrio e ISFET, conductividad, temperatura, turbidez y otros sensores ópticos)
• Industria química
• Tratamiento de agua y aguas residuales
• Procesos ásperos o abrasivos donde se requiere rascador PTFE

Características / especificaciones técnicas

• Modelo: EXtract 825M
• Tipo: carcasa retráctil de operación manual para sondas en línea
• Opciones de materiales en contacto: PP, PVDF, PEEK
• Materiales de sellado: EPDM (FDA/USP VI), FPM (Viton), FFKM (Kalrez)
• Longitud de inmersión: 70 mm
• Posición del O-ring: 25 mm
• Conexión de sonda: Ø12 mm con rosca PG13.5 (variantes 225 mm / 280 mm)
• Conexión de proceso: G1 1/4" (DN25)
• Entradas de limpieza: G1/8", G1/4", 1/4" NPT
• Rango de uso: hasta 10 bar, -10…140 °C
• Características especiales: rascador PTFE, bloqueo de seguridad automático, jaula protectora de alta estabilidad, unidad de accionamiento sin mantenimiento, apto para ATEX
