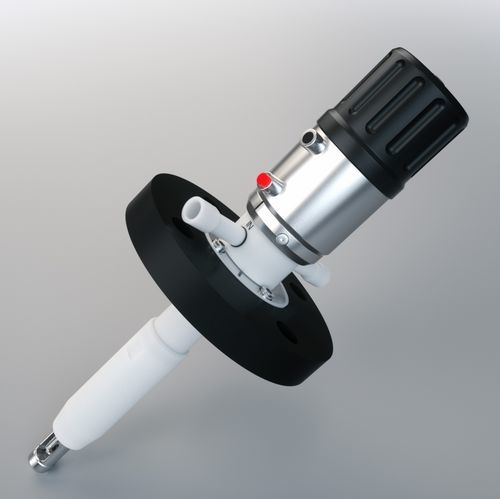

Soporte para sonda retráctil EXtract 821M

manual

Resumen del producto
EXtract 821M es una vaina retráctil operada manualmente en plástico, diseñada para montaje en depósitos o tuberías de proceso. El accionamiento introduce y retira el sensor entre el proceso y la cámara de limpieza, con cierre seguro en las posiciones de medida y servicio. Es posible la limpieza, el enjuague y la calibración con el proceso en funcionamiento.

Ventajas

• Diseño resistente con raspador integrado
• Sistema de bloqueo automático con indicadores para posiciones de medida y servicio
• Bloqueo de seguridad automático cuando el sensor se extrae
• Manipulación segura a presiones de proceso elevadas gracias al accionamiento rotativo
• Opciones de material: PVDF o PEEK
• Jaula de protección de alta estabilidad en Alloy C22 para la versión PVDF
• Compatible con zonas ATEX
• Opciones de longitud de inmersión hasta 194 mm
• Gran variedad de conexiones de proceso y materiales de sellado
• Clasificado hasta 10 bar y 140 °C
• Fácil actualización a accionamiento neumático

Aplicaciones

• Para sensores Ø12 — 325 mm o Ø12 — 380 mm llenos de líquido con rosca PG13.5 (sensores de pH de vidrio e ISFET, conductividad, temperatura, turbidez y sensores ópticos)
• Industria química
• Tratamiento de agua y aguas residuales
• Procesos agresivos
• Sustitución de sensores en condiciones de proceso

Configuración / opciones

• Materiales en contacto: PVDF o PEEK
• Materiales de sellado (en contacto): EPDM (FDA/USP VI), FPM (Viton), FFKM (Kalrez)
• Tipos de sensor: 325 mm Ø12 PG13.5 gel-filled o 380 mm Ø12 PG13.5 liquid-filled
• Conexión de proceso: Brida DN50 PN16 o Brida ANSI 2" 150lbs
• Conexiones de limpieza: G 1/8" hembra, G 1/4" hembra, o 1/4" NPT hembra
• Señal de posición: sin o eléctrica (NAMUR) opcional

Especificaciones técnicas

• Presión de proceso: 0…10 bar
• Temperatura de proceso: -10…140 °C
• Temperatura ambiente: -10…70 °C
• Longitud de inmersión: hasta 194 mm
• Sensores: 325 mm Ø12 PG13.5 (gel-filled) / 380 mm Ø12 PG13.5 (liquid-filled)
• Materiales: PVDF / Alloy C22, PEEK
• Juntas: EPDM, FPM (Viton), FFKM (Kalrez)
• Conexión de proceso: Brida DN50 PN16 / ANSI 2" 150lbs
• Puertos de limpieza: G 1/8", G 1/4", FNPT 1/4"
• Alimentación: manual
• Finales de carrera: opcionales en versión eléctrica NAMUR
