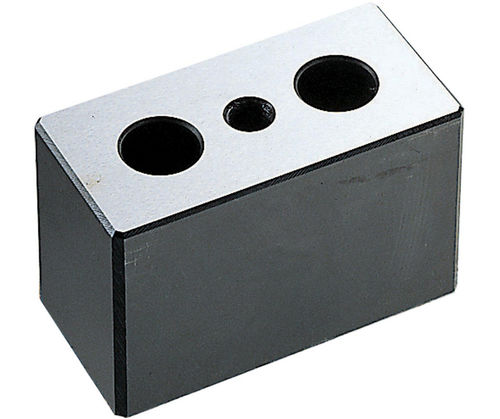

Soporte de componentes BJ310 series

para piezasde conductorde acero al carbono

Descripción del producto
Utilice estos bloques de apoyo bajo las piezas para evitar la flexión durante el apriete o mecanizado. Fabricados en acero 1045 con superficies rectificadas de precisión y acabado en óxido negro. Fijación mediante orificio roscado M16×2.00 (T / T1 = M16). Huella común: L = 100 mm × W = 50 mm; alturas disponibles H: 25, 32, 40, 50, 63, 80, 100 mm.

Opciones de piezas

• 142616 — BJ310-16025 — Rosca M16×2.00 — T1 M16 — L 100 mm — L1 50 mm — W 50 mm — H 25 mm — H1 8 mm — H2 Pasante
• 142617 — BJ310-16032 — Rosca M16×2.00 — T1 M16 — L 100 mm — L1 50 mm — W 50 mm — H 32 mm — H1 15 mm — H2 Pasante
• 142618 — BJ310-16040 — Rosca M16×2.00 — T1 M16 — L 100 mm — L1 50 mm — W 50 mm — H 40 mm — H1 23 mm — H2 Pasante
• 142619 — BJ310-16050 — Rosca M16×2.00 — T1 M16 — L 100 mm — L1 50 mm — W 50 mm — H 50 mm — H1 33 mm — H2 Pasante
• 142620 — BJ310-16063 — Rosca M16×2.00 — T1 M16 — L 100 mm — L1 50 mm — W 50 mm — H 63 mm — H1 46 mm — H2 35 mm
• 142621 — BJ310-16080 — Rosca M16×2.00 — T1 M16 — L 100 mm — L1 50 mm — W 50 mm — H 80 mm — H1 46 mm — H2 35 mm
• 142622 — BJ310-16100 — Rosca M16×2.00 — T1 M16 — L 100 mm — L1 50 mm — W 50 mm — H 100 mm — H1 46 mm — H2 35 mm

Especificaciones técnicas

• Serie: BJ310
• Material: acero 1045
• Superficie: rectificada de precisión
• Acabado: óxido negro
• Función: bloques de apoyo para prevenir la flexión durante el apriete o mecanizado
• Rosca: M16×2.00 (T / T1 = M16)
• Dimensiones comunes: L = 100 mm, L1 = 50 mm, W = 50 mm
• Alturas disponibles H (mm): 25, 32, 40, 50, 63, 80, 100
• Valores H1 (mm) por variante: 8, 15, 23, 33, 46
• Números de pieza / SKUs disponibles: BJ310-16025, BJ310-16032, BJ310-16040, BJ310-16050, BJ310-16063, BJ310-16080, BJ310-16100

Aplicaciones
Diseñados para su uso en operaciones de apriete, mecanizado y sujeción para mantener la planitud de la pieza y evitar deformaciones. Adecuados para fresado, rectificado, taladrado y plantillas de montaje. Instale usando el montaje M16 y aplique el par adecuado para evitar la deformación de la pieza.

Información de pedido
Pida por SKU o número de pieza que figura en la lista de opciones. Para dimensiones personalizadas, tratamientos superficiales alternativos o pedidos por volumen, proporcione las especificaciones requeridas al proveedor.
